Probenein- und -auslassleitung Anschliessen

Probeneinlass

Rohr ablängen und entgraten. Es sollte auf einer Länge von 1,5 x
Rohrdurchmesser vom Ende gerade und frei von Beschädigungen
sein.
Bei der Montage/Neumontage von grösseren Anschlussstutzen
(Gewinde, Klemmkonus) sollte mit Schmieröl, MoS2, Teflon etc.
geschmiert werden.
1 Kompressionsmuffe [C] und Klemmring [D] in die Überwurf-
mutter [B] einsetzen.
2 Die Überwurfmutter auf das Anschlussstück schrauben, aber
nicht festziehen.
3 Das Edelstahlrohr durch die Überwurfmutter bis zum Anschlag
in das Anschlussstück schieben.
4 Die Überwurfmutter an der 6 Uhr Position markieren.
5 Die Überwurfmutter mit einem Gabelschlüssel 1¼ Umdrehun-
gen anziehen. Dabei Anschlussstück mit Hilfe eines zweiten
Schlüssels gegen Verdrehen sichern.
A
6

Probenauslass

Flexibler 6-mm-FEP-Schlauch. Den Schlauch an den Serto Winkel-
stutzen anschliessen und mit einem druckfreien Ablauf mit genü-
gend Kapazität verbinden. Maximale Schlauchlänge 1,5 m. Keine
längeren Schläuche verwenden.

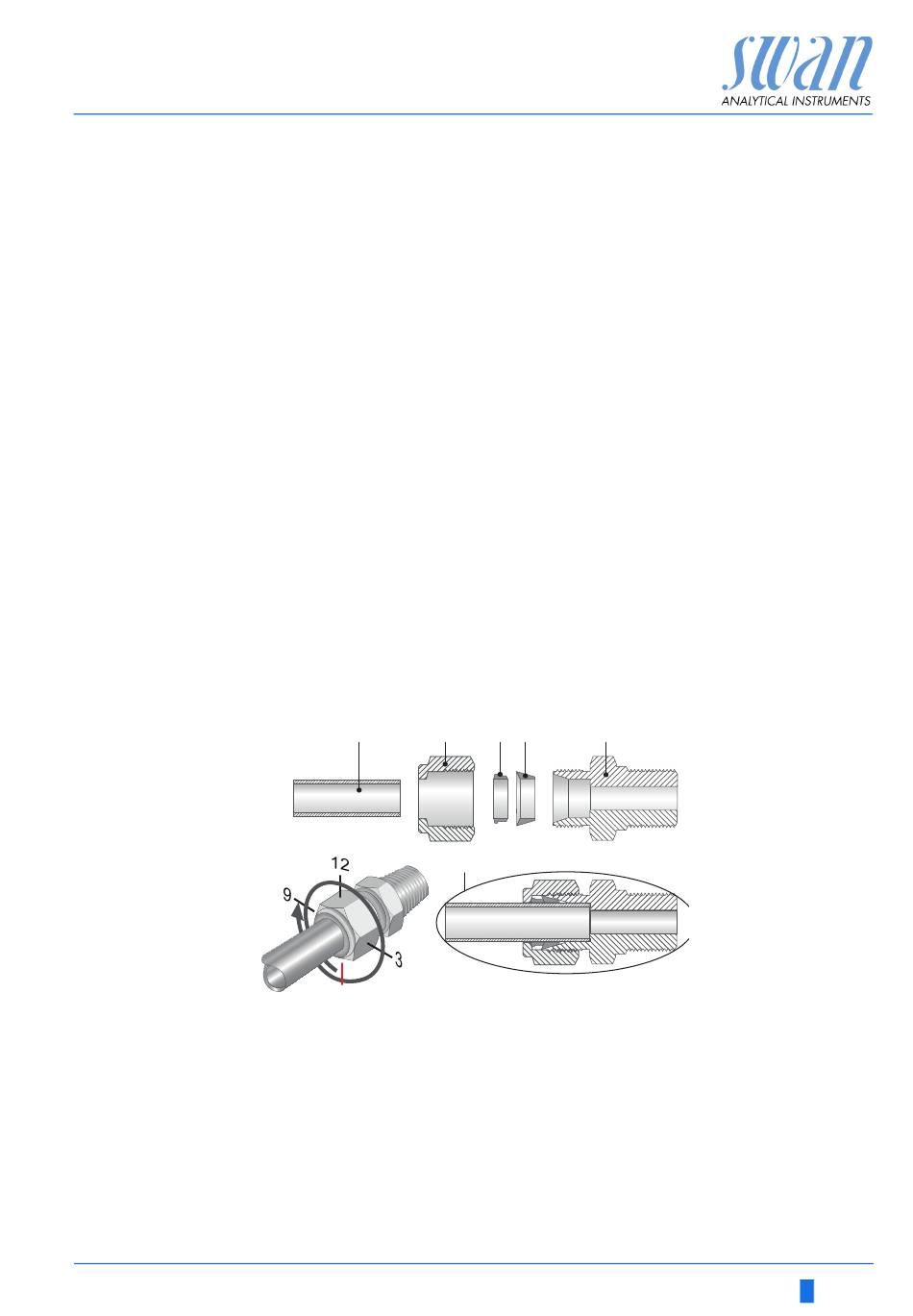

B C D E
F
A Rohr
B Überwurfmutter
C
Kompressions-
muffe
D
Kompressions-
konus
E Anschlussstück
F
Festgezogene
Verbindung
