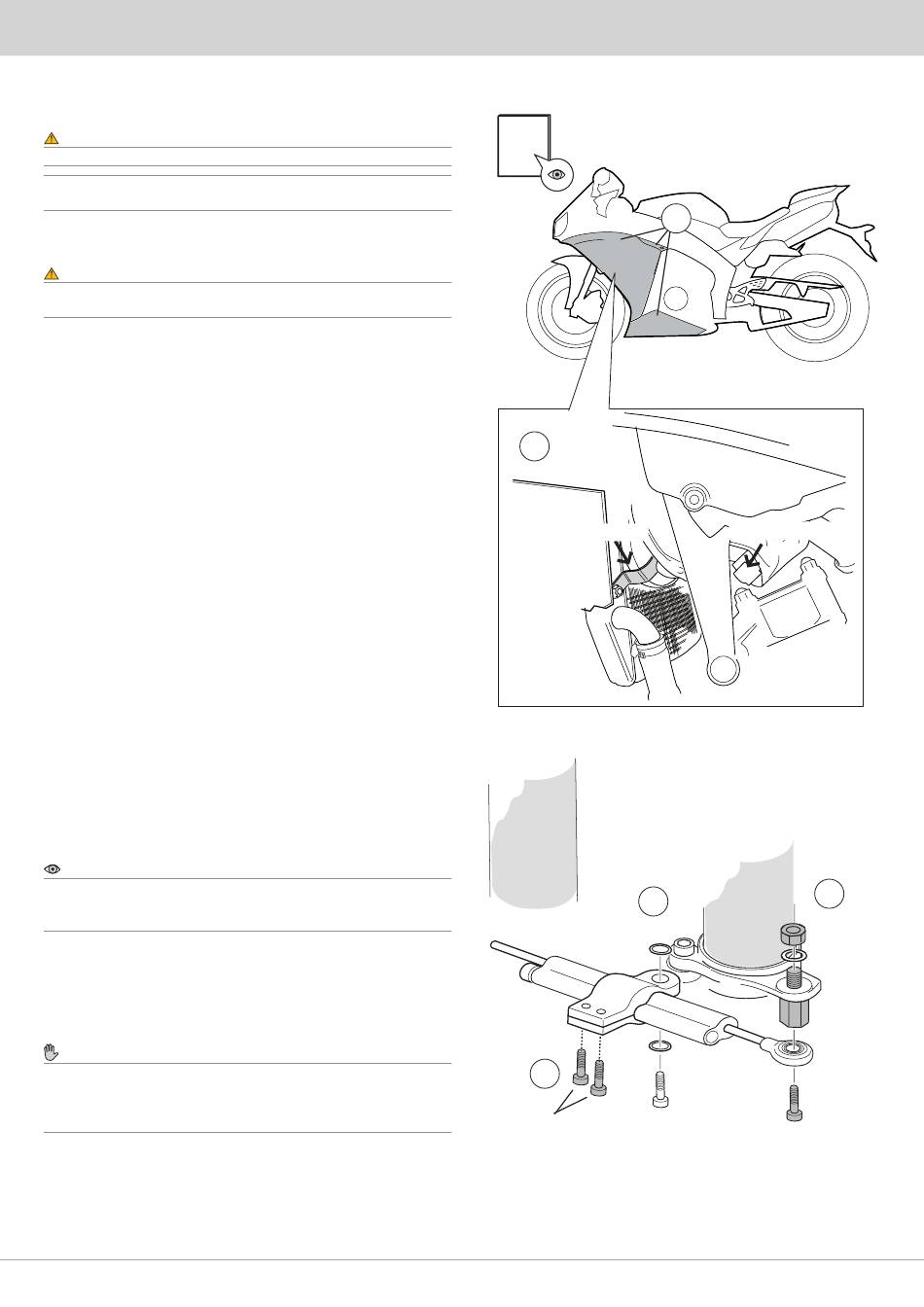

Ohlins SD 024 Montageanleitung Seite 2

How to install
Warnung!
Es ist zu empfehlen, dass ein Öhlins Händler den Lenkungsdämpfer einbaut.
Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung wenn Sie
Arbeiten am Motorrad ausführen.
1
Stellen Sie das Motorrad auf einen Montageständer.
Warnung!
Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht
kippen kann.
2
Demontieren Sie die Abdeckung unterhalb der unteren Gabelbrücke.
3
Demontieren Sie die in der Zeichnung markierten Verkleidungsteile.
Lösen Sie die ECU (noch nicht entfernen).
4
Lösen Sie die elektrische Verbindung des originalen Lenkungsdämpfers.
Demontieren Sie den originalen Lenkungsdämpfer mit dem Kabel.
5
Schließen Sie den mitgelieferten, elektrischen Widerstand an den
originalen Kabelbaum an. Befestigen Sie den Widerstand mit den
mitgelieferten Kabelbindern an der Halterung des Lüfters.
6
Befestigen Sie den mitgelieferten Montagesatz Art. Nr. 02230-10 am
Öhlins Lenkungsdämpfer.
7
Befestigen Sie den Öhlins Lenkungsdämpfer am Motorradrahmen unter
Verwendung der originalen Schraube und Unterlegscheiben.
8
Befestigen Sie das Auge des Lenkungsdämpfers an der originalen
Gabelbrückenhalterung. Verwenden Sie dafür die Schraube/
Abstandshülse Art. Nr. 02274-03, die Mutter Art. Nr. 00430-05 und die
Schraube Art. Nr. 01046-01. Alle Teile sind im Lieferumfang enthalten.
9
Lösen Sie die Schrauben des Montagesatzes Art. Nr. 02230-10.
Justieren Sie den Lenkungsdämpfer innerhalb der Halterung so, dass
nach beiden Seiten etwa gleich viel Hub vorhanden ist.
Hinweis!
Achten Sie darauf, dass der Lenkungsdämpfer nach beiden Seiten
genügend Weg zum Arbeiten zur Verfügung hat. Der Lenkungsdämpfer darf
nicht als Endanschlag für die Lenkung dienen.
10
Montieren Sie wieder alle Verkleidungsteile.
11
Lesen Sie mehr über den Lenkungsdämpfer und seine
Verstellmöglichkeiten in Ihrer Öhlins Betriebsanleitung.
Achtung!
Achten Sie darauf, alle Schrauben entsprechend dem vorgegebenen
Drehmoment anzuziehen. Überprüfen Sie, dass nichts den
Lenkungsdämpfer am Ein- und Ausfedervorgang hindert oder diesen
beeinflusst.
1
Fahr-
zeug-
hand-
buch
5
Lüfterhalterung
Ansicht von vorne.
Gabelholm
rechts
7
9
Anzugsdrehmoment Drehmomentangaben
6 Nm siehe
Fahrzeughandbuch
2
Adjustments
3
Original Kabelbaum
Gabelholm links
6
Mutter
00430-05
Washer
00153-01
U-Scheibe
02274-03
Schraube
01046-01
