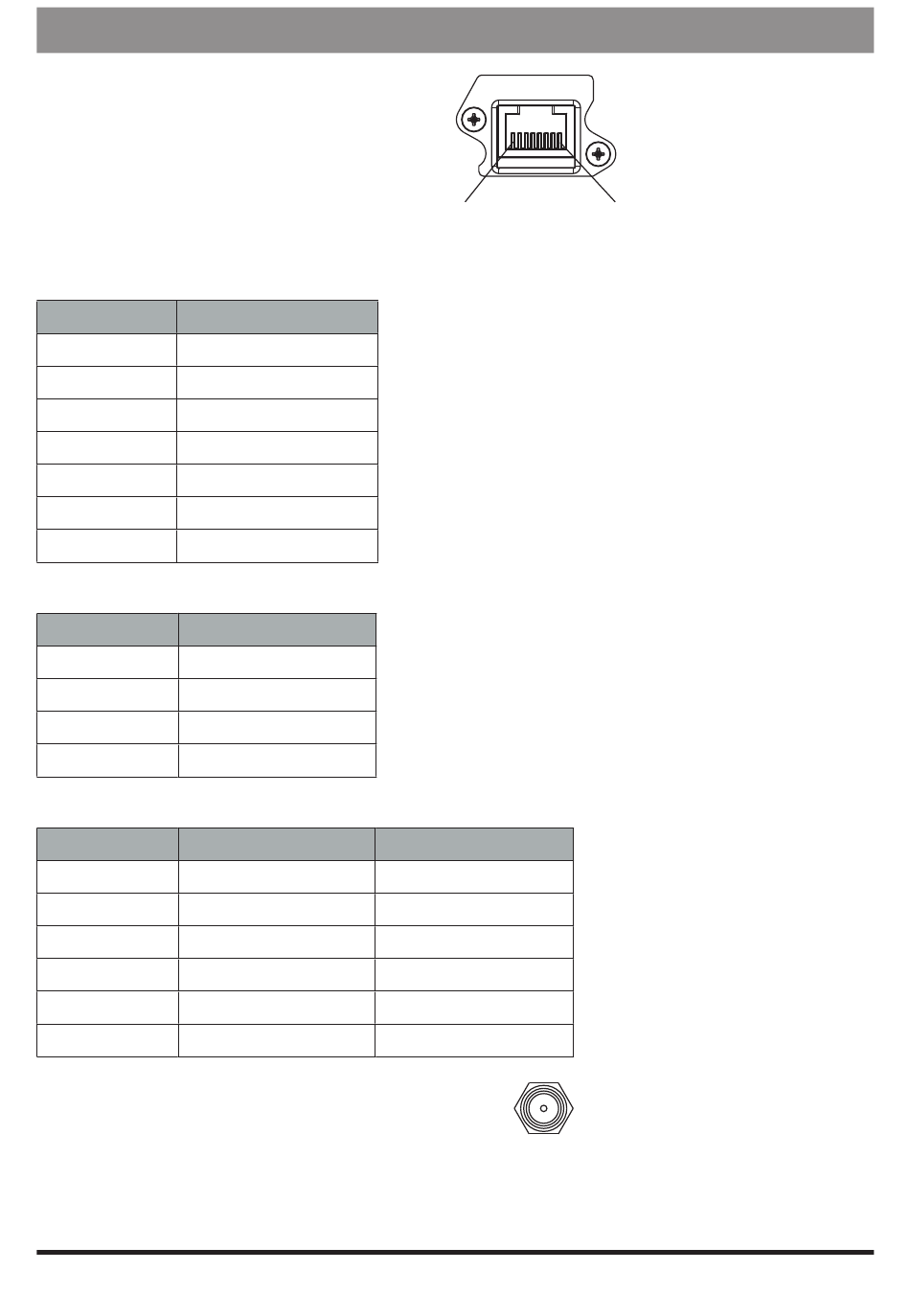

Anschluss
Belegung der LAN-Anschlussbuchsen:
Ethernet-Anschlussbuchsen (zugehöriger Steckverbinder: Harting 0945 145 1100)
Kontakt-PIN
Belegung mit
1
RX+ (Receive +)
2
RX- (Receive -)
3
TX + (Transmit +)
4
nicht belegt
5
nicht belegt
6
TX – (Transmit -)
7,8
nicht belegt
ADSL-in-Anschlussbuchse (zugehöriger Steckverbinder: Harting 0945 145 1500)
Kontakt-PIN
Belegung mit
1,2,3
nicht belegt
4
DSL-Signal
5
DSL-Signal
6,7,8
nicht belegt
S
-NT- und S
-TE-Anschlussbuchse (zugehöriger Steckverbinder: Harting 0945 145 1500)
0
0
Kontakt-PIN
S
-NT
0
1,2
nicht belegt
3
Transmit+
4
Receive+
5
Receive-
6
Transmit-
7,8
nicht belegt
2 Antennenanschlussbuchsen Ant.1 und Ant.2:
(zugehöriger Steckverbinder: SMA-Stecker)
Bei Verwendung von nur einer WLAN-Antenne ist diese am Anschluss Ant.1 anzuschlie-
ßen.
PIN 8
S
-TE
0
nicht belegt
Receive+
Transmit+
Transmit-
Receive-
nicht belegt
PIN 1
7
