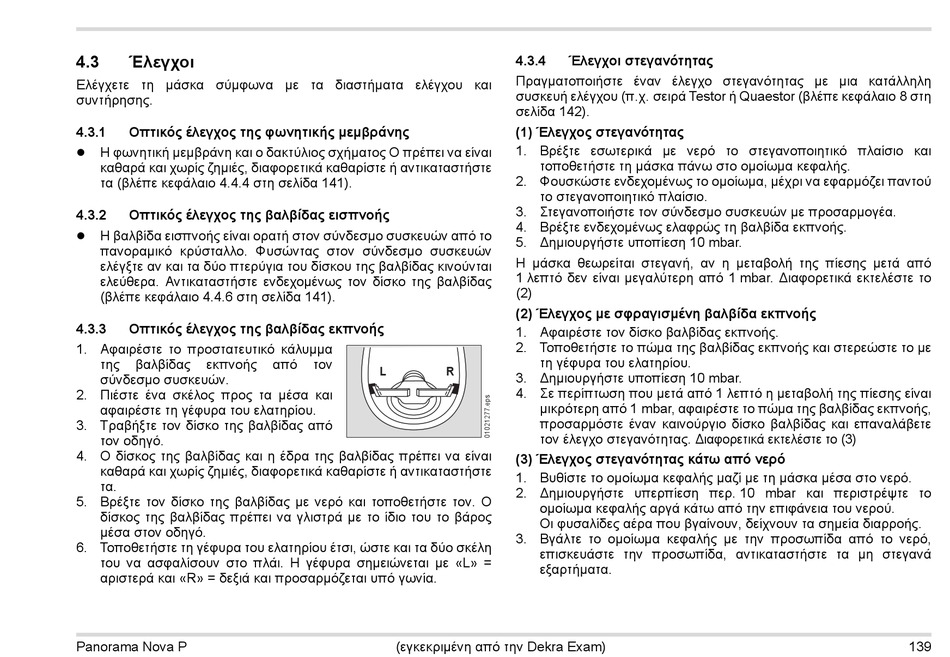

4.3 Έλεγχοι
Ελέγχετε τη μάσκα σύμφωνα με τα διαστήματα ελέγχου και
συντήρησης.
4.3.1 Οπτικός έλεγχος της φωνητικής μεμβράνης
Η φωνητική μεμβράνη και ο δακτύλιος σχήματος O πρέπει να είναι

καθαρά και χωρίς ζημιές, διαφορετικά καθαρίστε ή αντικαταστήστε
τα (βλέπε κεφάλαιο 4.4.4 στη σελίδα 141).
4.3.2 Οπτικός έλεγχος της βαλβίδας εισπνοής
Η βαλβίδα εισπνοής είναι ορατή στον σύνδεσμο συσκευών από το

πανοραμικό κρύσταλλο. Φυσώντας στον σύνδεσμο συσκευών
ελέγξτε αν και τα δύο πτερύγια του δίσκου της βαλβίδας κινούνται
ελεύθερα. Αντικαταστήστε ενδεχομένως τον δίσκο της βαλβίδας
(βλέπε κεφάλαιο 4.4.6 στη σελίδα 141).
4.3.3 Οπτικός έλεγχος της βαλβίδας εκπνοής
1. Αφαιρέστε το προστατευτικό κάλυμμα
της βαλβίδας εκπνοής
σύνδεσμο συσκευών.
2. Πιέστε ένα σκέλος προς τα μέσα και
αφαιρέστε τη γέφυρα του ελατηρίου.
3. Τραβήξτε τον δίσκο της βαλβίδας από
τον οδηγό.
4. Ο δίσκος της βαλβίδας και η έδρα της βαλβίδας πρέπει να είναι
καθαρά και χωρίς ζημιές, διαφορετικά καθαρίστε ή αντικαταστήστε
τα.
5. Βρέξτε τον δίσκο της βαλβίδας με νερό και τοποθετήστε τον. Ο
δίσκος της βαλβίδας πρέπει να γλιστρά με το ίδιο του το βάρος
μέσα στον οδηγό.
6. Τοποθετήστε τη γέφυρα του ελατηρίου έτσι, ώστε και τα δύο σκέλη
του να ασφαλίσουν στο πλάι. Η γέφυρα σημειώνεται με «L» =
αριστερά και «R» = δεξιά και προσαρμόζεται υπό γωνία.
Panorama Nova P
από τον
L R
(εγκεκριμένη από την Dekra Exam)
4.3.4 Έλεγχοι στεγανότητας
Πραγματοποιήστε έναν έλεγχο στεγανότητας με μια κατάλληλη
συσκευή ελέγχου (π.χ. σειρά Testor ή Quaestor (βλέπε κεφάλαιο 8 στη
σελίδα 142).
(1) Έλεγχος στεγανότητας
1. Βρέξτε εσωτερικά με νερό το στεγανοποιητικό πλαίσιο και
τοποθετήστε τη μάσκα πάνω στο ομοίωμα κεφαλής.
2. Φουσκώστε ενδεχομένως το ομοίωμα, μέχρι να εφαρμόζει παντού
το στεγανοποιητικό πλαίσιο.
3. Στεγανοποιήστε τον σύνδεσμο συσκευών με προσαρμογέα.
4. Βρέξτε ενδεχομένως ελαφρώς τη βαλβίδα εκπνοής.
5. ∆ημιουργήστε υποπίεση 10 mbar.
Η μάσκα θεωρείται στεγανή, αν η μεταβολή της πίεσης μετά από
1 λεπτό δεν είναι μεγαλύτερη από 1 mbar. ∆ιαφορετικά εκτελέστε το
(2)
(2) Έλεγχος με σφραγισμένη βαλβίδα εκπνοής
1. Αφαιρέστε τον δίσκο βαλβίδας εκπνοής.
2. Τοποθετήστε το πώμα της βαλβίδας εκπνοής και στερεώστε το με
τη γέφυρα του ελατηρίου.
3. ∆ημιουργήστε υποπίεση 10 mbar.
4. Σε περίπτωση που μετά από 1 λεπτό η μεταβολή της πίεσης είναι
μικρότερη από 1 mbar, αφαιρέστε το πώμα της βαλβίδας εκπνοής,
προσαρμόστε έναν καινούργιο δίσκο βαλβίδας και επαναλάβετε
τον έλεγχο στεγανότητας. ∆ιαφορετικά εκτελέστε το (3)
(3) Έλεγχος στεγανότητας κάτω από νερό
1. Βυθίστε το ομοίωμα κεφαλής μαζί με τη μάσκα μέσα στο νερό.
2. ∆ημιουργήστε υπερπίεση περ. 10 mbar και περιστρέψτε το
ομοίωμα κεφαλής αργά κάτω από την επιφάνεια του νερού.
Οι φυσαλίδες αέρα που βγαίνουν, δείχνουν τα σημεία διαρροής.
3. Βγάλτε το ομοίωμα κεφαλής με την προσωπίδα από το νερό,
επισκευάστε την προσωπίδα, αντικαταστήστε τα μη στεγανά
εξαρτήματα.
