Amino Amigo 7X Benutzerhandbuch

[Hier eingeben]
Amigo 7X- Benutzerhandbuch
Inhalt
Ihr Amigo 7X wird mit dem richtigen Netzteil für Ihre Region geliefert.
Abhängig von der Auswahl Ihres Dienstanbieters kann Ihr Paket auch
das unten aufgeführte optionale Zubehör enthalten.
Die Amigo 7X ist mit einer durchsichtigen Kunststofffolie geschützt. Diese
sollte vor der Verwendung entfernt werden.
Optionales Zubehör
Ethernet Kabel
3,5-mm-Klinkenstecker
auf 3 x Cinch-Kabel
Fernbedienung und Batterien
1. Amigo 7X am Fernseher anschließen
Warnung! Bevor Sie die Amigo 7X mit einem beliebigen Kabel an
Ihren Fernseher anschließen oder davon trennen, schalten Sie
zunächst die Amigo 7X, den Fernseher und alle anderen daran
angeschlossenen Geräte (Verstärker usw.) aus und trennen Sie sie vom
Stromnetz.
Sie haben verschiedene Möglichkeiten, die vom Amigo 7X erzeugten
Audio- und Videodaten an Ihren Fernseher anzuschließen:
1 . HDMI: Empfohlen für beste Qualität. Verbinden Sie den HDMI-Ausgang
der Amigo 7X über ein HDMI-Kabel mit dem HDMI-Eingang Ihres
Fernsehers.
2. Analog A/V: Bietet nur gute Qualität in SD.
Composite-Video mit analogem Audio links/rechts.
Verbinden Sie den 3,5-mm-Klinkenstecker mit dem analogen A/V-
Ausgang der Amigo 7X. Verbinden Sie den gelben Cinch-Stecker
mit dem gelben Videoanschluss Ihres Fernsehers. Verbinden Sie
die roten und weißen Cinch-Stecker mit den roten und weißen
Audioanschlüssen Ihres Fernsehers.
Wenn Sie Ihren Fernseher direkt an den Audio-/Videoausgang Ihrer Set-
Top-Box anschließen, erhalten Sie ein lebendigeres Bild und steigern
Ihr Sehvergnügen.
Verbindung über WLAN herstellen
Die Amigo 7X verfügt über internes Dualband-WLAN. Bitte wenden Sie
sich an Ihren Dienstanbieter, um detaillierte Anweisungen zur Konfiguration
des drahtlosen Netzwerks zu erhalten.
HDMI Kabel

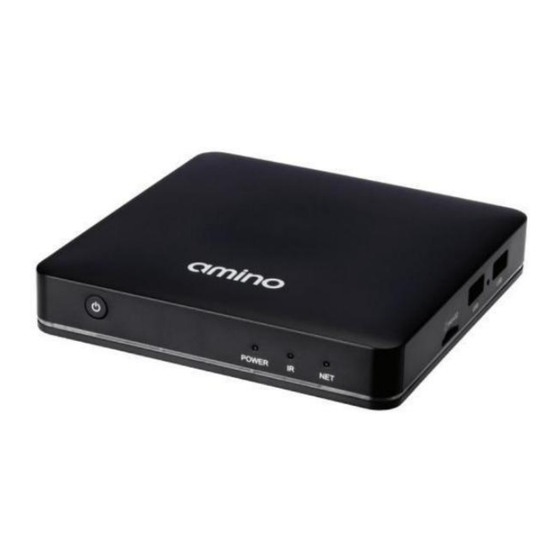

Übersicht Amigo 7X
1. Betriebs-/Aktivitäts-LED
2. Infrarot-Empfänger-LED – leuchtet, wenn ein Signal von der Fernbedienung
empfangen wird.
3. Internet-Verbindung-LED – leuchtet, wenn das Produkt über
Internet verfügt.
5
1 2
1 . Analoger A/V-Ausgang (Adapterkabel erhältlich).
2 . HDMI-Anschluss.
3 . Ethernet-Anschluss.
4 . Gleichstromeingang 12V/1A Netzteil.
5. 2X USB-Anschluss. Verwenden Sie diesen Anschluss NICHT
Laden von USB-Geräten. Bei Formatierung als FAT32 kann darüber
auf externe Speichermedien wie einen USB-Stick zugegriffen
werden. Über diese Ports können auch Software- und
Programmlisten auf dem Amigo 7X aktualisiert werden.
2. Anschließen der Amigo 7X an einen A/V-
Verstärker
Verbinden Sie ein HDMI-Kabel mit dem HDMI-Ausgang der Amigo 7X
und dem HDMI-Eingang Ihres A/V-Verstärkers oder Heimkinosystems.
3. Amigo 7X an die Stromversorgung anschließen
Warnung! Die Amigo 7X darf nur mit dem mitgelieferten Netzteil
verwendet werden. Stellen Sie sicher, dass das mitgelieferte Netzteil das
richtige für Ihre Region ist. Wenn Sie sich nicht sicher sind, wenden
Sie sich an Ihren Diensteanbieter.
Schließen Sie das Netzteil an den Gleichstromeingang der Amigo 7X an
und stecken Sie dann den Stecker des Netzteils in die Steckdose.
2
1 3
4
4
3
zum
