Standardanzeigen
Die auf dem Display des Instruments zu sehenden Meldungen können vom
Benutzer vorprogrammiert werden. Allerdings richten sich diese nach der
Messanwendung. Im Auslieferungszustand zeigt das Instrument bestimmte
Standardanzeigen an. Die Standardanzeigen für eine AGA-3-Anwendung sind in
der folgenden Tabelle enthalten. Die technischen Maßeinheiten können von den
hier aufgeführten abweichen, sofern das Instrument die Funktion zur "Auswahl
der Einheiten" unterstützt.
Beschreibung
Aktuelles Datum und Uhrzeit
24-Stunden-Format
Gestrige Differenzdruck-Untergrenze in Prozent
Zeit unter dem unteren Differenzdruck-Sollwert
in Prozent
Gestrige Differenzdruck-Obergrenze in Prozent
Zeit über dem oberen Differenzdruck-Sollwert in
Prozent
Aktuelle Durchflussgeschwindigkeit
SCF, MCF oder MMCF programmierbar
Insgesamt gemessenes Volumen
SCF, MCF oder MMCF programmierbar
Batteriespannung
(in Volt)
Stations-ID
ID des Geräts
Differenzdruck
Zoll H2O
Absoluter statischer Druck
PSIA
Durchflusstemperatur
°F
Volumen des Vortags
SCF, MCF oder MMCF programmierbar
Volumen im vorherigen Berechnungszeitraum
Geräte-ID
Eindeutige ID der Anwendung
Ladespannung
Die Anzeigedauer für jeden Parameter kann auf einen Wert zwischen 1 und 255
Sekunden (Standard ist 4 Sekunden) eingestellt werden. Mit der Einstellung 0
Sekunden wird die Anzeige des jeweiligen Wertes ausgeschaltet.
Standardanzeige
DATE/TIME
MM/TT/JJ HH:MM:SS
Yest DP Low
NN PERCENT
Yest DP High
NN PERCENT
Durchflussgeschwindigkeit
NNNNNN.N SCF/HR
Total Accum. Volume
NNNNNN.NN MCF
Battery Voltage
NN.N VOLT
Station ID
Diff. Pressure
NNN.N IN. H2O
Static Pressure
NNN.N PSIA
Temperature
NN.N DEG. F
Yesterday's Volume
NNNN.N MCF
Last Calc. Volume
NNNN.N MCF
Device ID
Charger
NN.N VOLT
15
Visuelle Alarme und Statuscodes
Nachdem das Instrument die Aufzeichnung von Durchfluss- und Betriebsdaten
im Protokollzeitraum abgeschlossen hat, werden auf dem LC-Display alle
aufgetretenen Alarmzustände angezeigt. Darüber hinaus werden auch Datum,
Uhrzeit und Art der Alarmzustände im Gerätespeicher abgelegt. Auch die
Statuscodes werden angezeigt, wenn die entsprechenden Zustände verzeichnet
wurden. Ein Alarm oder Statuscode kann ein Zeichen, ein Buchstabe oder
Sonderzeichen sein. Die in Tabelle 1 enthaltenen Alarm- und Statuscodes
erscheinen auf der rechten Seite des LC-Displays; vgl. dazu die Abbildung unten.
Tabelle 1 enthält ebenfalls Erläuterungen zu den einzelnen Codes.

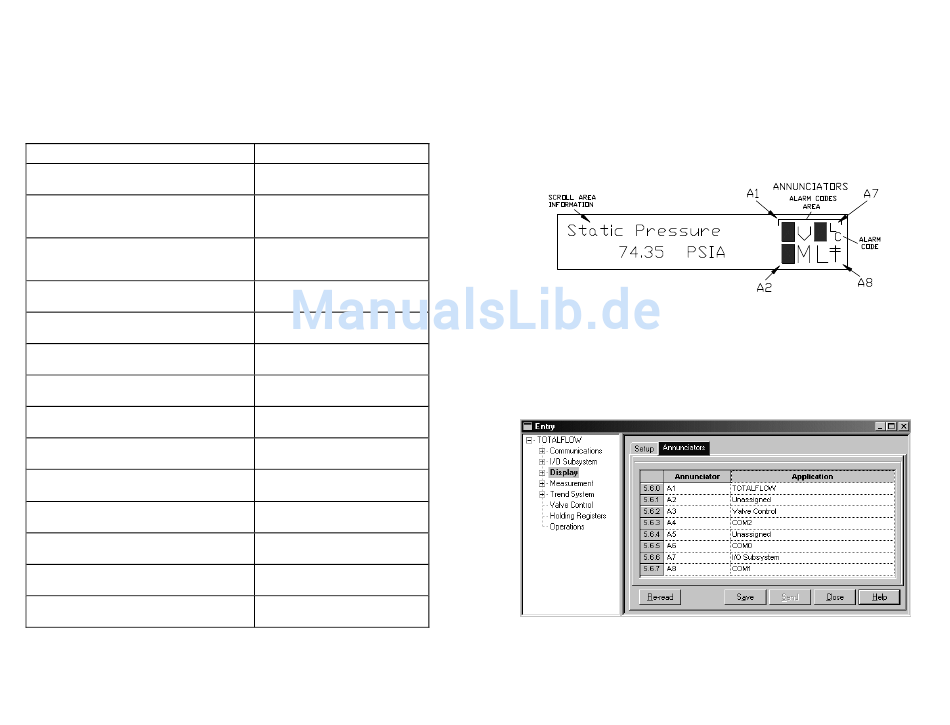

Abbildung 8 (Meldepositionen)
HINWEIS: Die Anwendungsbereiche können bei den Gerät der X Serie an
beliebige Meldepositionen vergeben werden. Wenn Sie die aktuell
eingestellten Meldepositionen nachprüfen möchten, rufen Sie im
Eingabemodus von PCCU32 die Optionen Display und anschließend
Annunciators auf (siehe Abbildung 9).
Abbildung 9 (Belegung der Meldepositionen)
16
