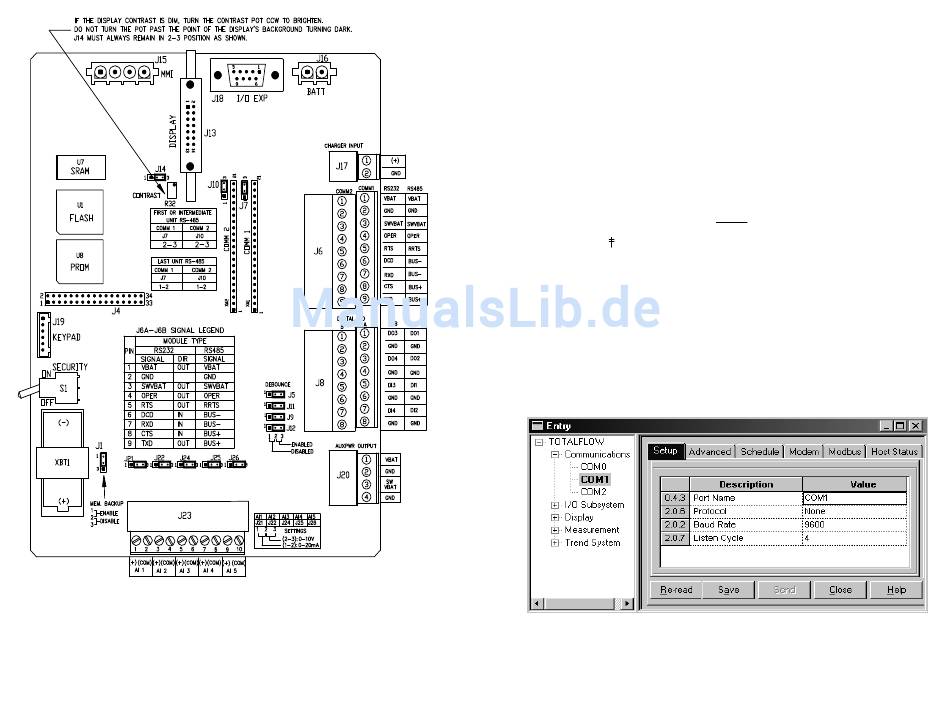

Abbildung 6 (XRC-Layout)
HINWEIS:
Weitere Informationen über den Anschluss der
Kommunikationsleitungen finden Sie im Schaltbild 2015225-WI.
Fernkommunikation
Die
folgenden
Datenaustausch zwischen Instrument und Host (in der Regel WinCCU).
Für den Datenaustausch mit dem Host ist der XFC bzw. XRC mit externen
Kommunikationsschnittstellen ausgestattet, die als RS232-, RS485- oder als
RS422-Ports ausgeführt sind. Abhängig von der jeweiligen Bestellung werden
die
meisten
Kommunikationsausstattung fertig konfiguriert ausgeliefert.
Wenn
die
Kommunikationsverbindung hergestellt ist, muss der Benutzer die geeigneten
Kommunikationsparameter eintragen. Wahrscheinlich wird das Instrument mit
Comm 1 als Anschluss für das Totalflow Remote Protokoll ausgeliefert. Falls
nicht, müssen Sie das Protokoll im Eingabemodus in der PCCU32-Software
auswählen. Das Protokoll muss zuerst ausgewählt werden, bevor die
zugehörigen Kommunikationsparameter angezeigt werden. Ein blinkender
Telegrafenmast " " an der Meldeposition A8 (Standard) bedeutet, dass Comm 1
der aktive Anschluss ist.
In der PCCU32 können alle erforderlichen Kommunikationsparameter (Datenbits,
Stoppbits etc.) geändert werden. Die Instrumente werden in der Regel mit den
richtigen Standardeinstellungen für den Datenaustausch ausgeliefert. Zur
Optimierung des Betriebs ist aber eventuell noch eine exakte Feineinstellungen
erforderlich.
Warnung: Im Gegensatz zum XRC besitzt der XFC nur eine schaltbare V-
Batt/Operate-Leitung. Falls diese benötigt wird, aktivieren Sie sie nur auf einem
Comm Port, auch wenn beide darauf Zugriff haben müssen. Die V-Batt/Operate-
Leitung dient zum Ein- bzw. Ausschalten des Ports, von dem er angesteuert
wird, und zwar zeitlich gesteuert durch das Signalisierungsintervall.
11
12
Erläuterungen
befassen
sich
Instrumente
bereits
mit
Installation
des
Instruments
Abbildung 7 (Eingabemodus in PCCU32)
hauptsächlich
mit
dem
der
gewünschten
abgeschlossen
und
die
