Specificaties

Aansluitvoltage: 220-240VAC 50Hz
Dimtechniek: Fase aan- en afsnijding (R, L, C)
Dimbare led lampen: 2 x 100W (R,L,C) LED per groep
Lampen met elektronische trafo's: 100W max. per groep
Halogeen- en gloeilampen: 100W max. per groep
• Geschikt voor zowel retrofit lampen lampen als nieuwe installaties.
• Tweedraadsaansluiting - geen nuldraad nodig.
• Soft start systeem voor langere levensduur van de led lamp.
• Ingebouwde beveiliging voor temperatuurprotectie en overbelasting.
Geschikte merken afdekmateriaal
• Berker by Hager
• Busch-Jaeger
• GIRA
* Geschikt voor alle merken duo afdekmateriaal met D-vormig gat. Indien bestaand
afdekmateriaal geen D-vormig gat heeft, biedt EcoDim tevens dimmerknoppen (incl.
centraalplaat & afdekmateriaal) aan welke passend zijn in bovenstaande merken
raamwerken.

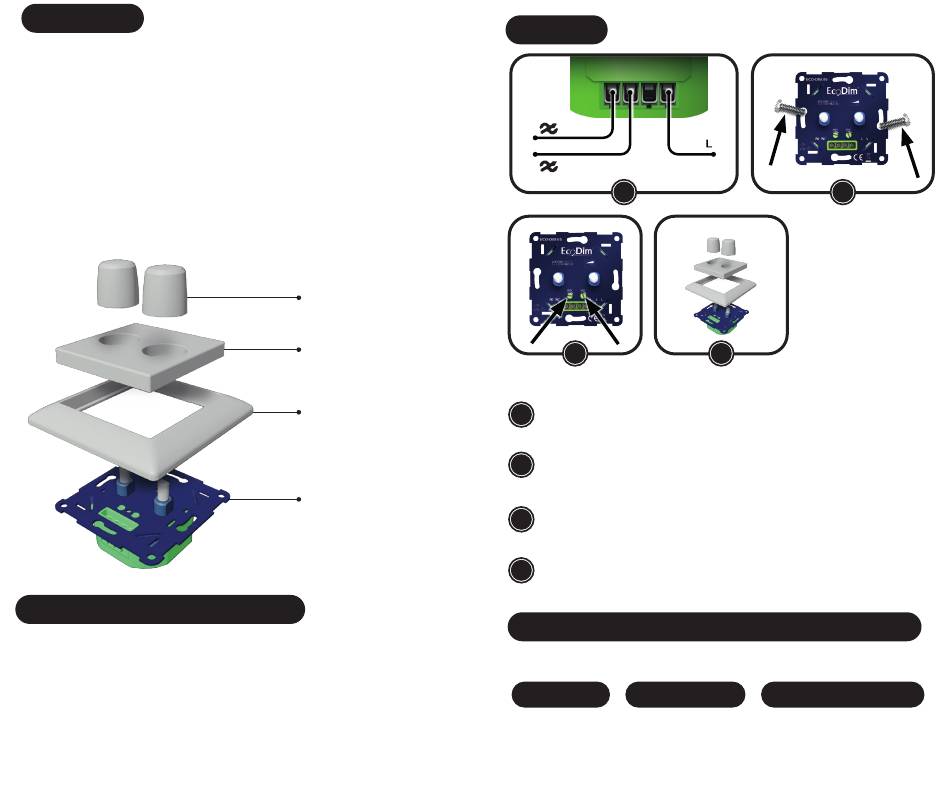

Dimmerknop
Centraalplaat
Afdekraam
Dimmer
• JUNG
• Merten by Schneider
• PEHA
Installatie
1
2
1
3
Stap 1
1
Zorg er altijd voor dat de elektriciteit tijdens de installatie is uitgeschakeld. Sluit
vervolgens de stroomdraden aan zoals aangegeven in het 'Aansluitschema' .
2
Stap 2
Installeer de dimmer nu in de inbouwdoos.
Stap 3
3
Schakel de elektriciteit weer in. Zet de aangesloten lampen aan middels de dimmer
as. Stel nu de MIN in, zoals aangegeven onder 'Min. lichtniveau instellen' . '
4 Stap 4
Plaats het afdekraam, de centraalplaat en de 2 dimmerknoppen weer op de dimmer.
Verlaging van aansluitvermogen door PowerFactor
Houd bij de berekening van het led aansluitvermogen van de dimmer rekening met de
PowerFactor van de dimbare led verlichting. Zie onderstaande globale berekening hiervoor.
NOMINAAL AANTAL LED
=
VERMOGEN LICHTBRONNEN
Voorbeeld: 10 lampen * (5W per lamp / 0,8 PowerFactor) = 62,5 Watt
Vereenvoudigde EU-Conformiteitsverklaring:
Hierbij verklaren wij, EcoDim B.V., dat dit product conform is met de richtlijnen die vanuit de
Europese Unie gelden.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende
internetadres: https://www.ecodim.nl/nl/service/ecodim-certificering
2
4
NOMINAAL VERMOGEN
*
LED / POWERFACTOR.
