Anzeigeelemente; Tabelle 7: Legende Zur Abbildung „ Anzeigeelemente; Kanal Benennung Led Zustand Funktion - WAGO 750 Handbuch

22 Gerätebeschreibung
3.3

Anzeigeelemente

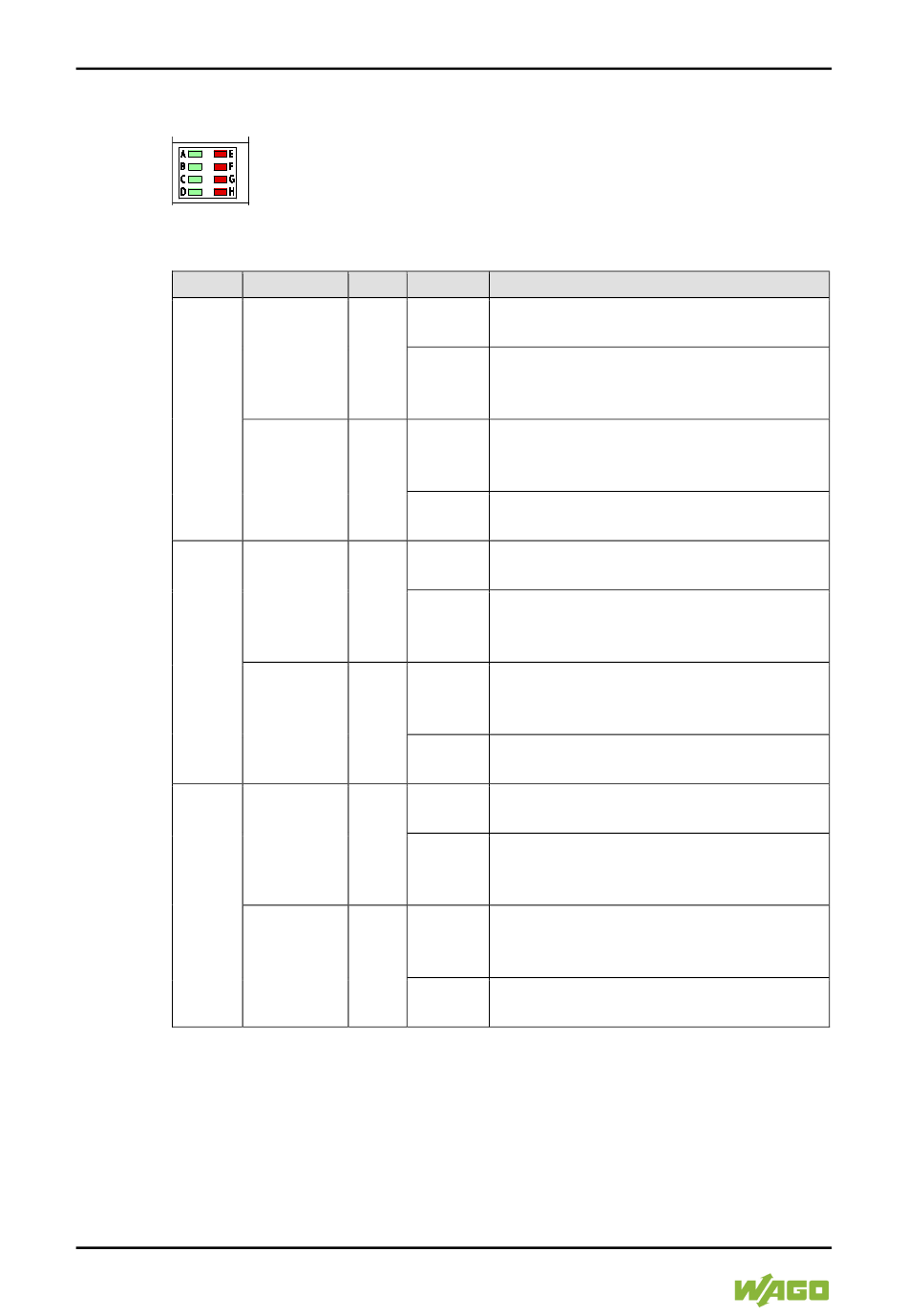

Abbildung 5: Anzeigeelemente
Tabelle 7: Legende zur Abbildung „ Anzeigeelemente"

Kanal Benennung LED Zustand Funktion

1
2
3
Handbuch
Version 1.0.0
Status AI1 A
Fehler AI1 E
Status AI2 B
Fehler AI2 F
Status AI3 C
Fehler AI3 G
Betriebsbereitschaft und ungestörte
Grün
Lokalbuskommunikation
Keine Betriebsbereitschaft oder keine
Aus bzw. gestörte Lokalbuskommunikation
oder Kanal deaktiviert
Messbereichsüberschreitung,
Rot Messbereichsunterschreitung,
Überlast* oder Drahtbruch**
Kein Fehler oder Diagnose/Kanal
Aus
deaktiviert
Betriebsbereitschaft und ungestörte
Grün
Lokalbuskommunikation
Keine Betriebsbereitschaft oder keine
Aus bzw. gestörte Lokalbuskommunikation
oder Kanal deaktiviert
Messbereichsüberschreitung,
Rot Messbereichsunterschreitung,
Überlast* oder Drahtbruch**
Kein Fehler oder Diagnose/Kanal
Aus
deaktiviert
Betriebsbereitschaft und ungestörte
Grün
Lokalbuskommunikation
Keine Betriebsbereitschaft oder keine
Aus bzw. gestörte Lokalbuskommunikation
oder Kanal deaktiviert
Messbereichsüberschreitung,
Rot Messbereichsunterschreitung,
Überlast* oder Drahtbruch**
Kein Fehler oder Diagnose/Kanal
Aus
deaktiviert
WAGO-I/O-SYSTEM 750
750-471 4AI U/I Diff Galv
