Schwimmbadsteuerung Control 1.3
6.4.3.7
ECO-Funktionen
Um die ECO-Funktionen einzustellen müssen Sie in das Untermenü Aufbereitung ECO-Funktion gehen.
Dieses ist in dargestellt.
Bodenventil: Definiert, ob ein Bodenventil angeschlossen ist. Bei geschlossenem Rollladen wird das
Bodenventil automatisch geschalten und somit über den Bodenablauf angesaugt.
Abdeckung: Definiert die Drehzahl der Filterpumpe bei geschlossenem Rollladen
Die Endlagenschalter des Rollladen müssen an den Klemmen E8 angeschlossen werden.
Das Bodenventil muss am Ausgang A10 angeschlossen werden.
6.4.3.8
Absenkventil
Die Funktion des Absenkventils kann in der Steuerung nicht verändert werden. Die Klemme des Absenkven-
tils wird nur bei Rinnenbecken angesteuert. Bei Skimmerbecken kann die Klemme als frei programmierbare
Klemme verwendet werden.
Das Absenkventil wird automatisch aktiv geschalten, sobald am Eingang E8 (Rollladen geschlossen) ein
Eingangssignal vorliegt. Das Absenkventil wird für die Zeit des geschlossenen Rollladens mit Dauerspan-
nung (230V) versorgt.
WARNUNG!
Stellen Sie sicher, dass der Rollladen bei aktiviertem Absenkventil (abgesenktes Was-
serniveau im Becken) keinen Kontakt zum Beckenkörper hat. Bei Kontakt besteht die
Gefahr eines Sachschadens während des Öffnens des Rollladens!
Das Absenkventil muss an Klemme A8 angeschlossen werden.

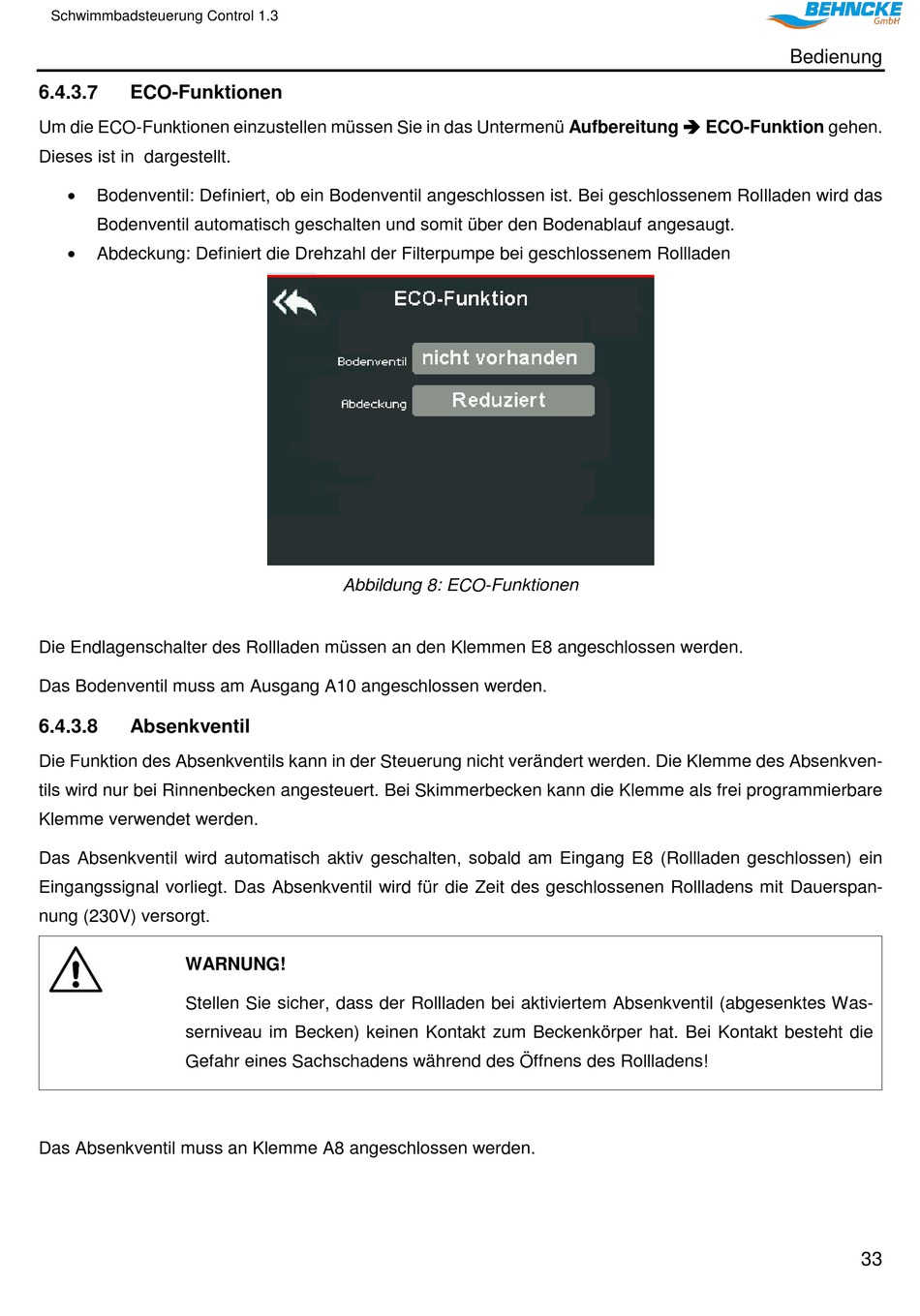

Abbildung 8: ECO-Funktionen
Bedienung
33
