Schwimmbadsteuerung Control 1.3

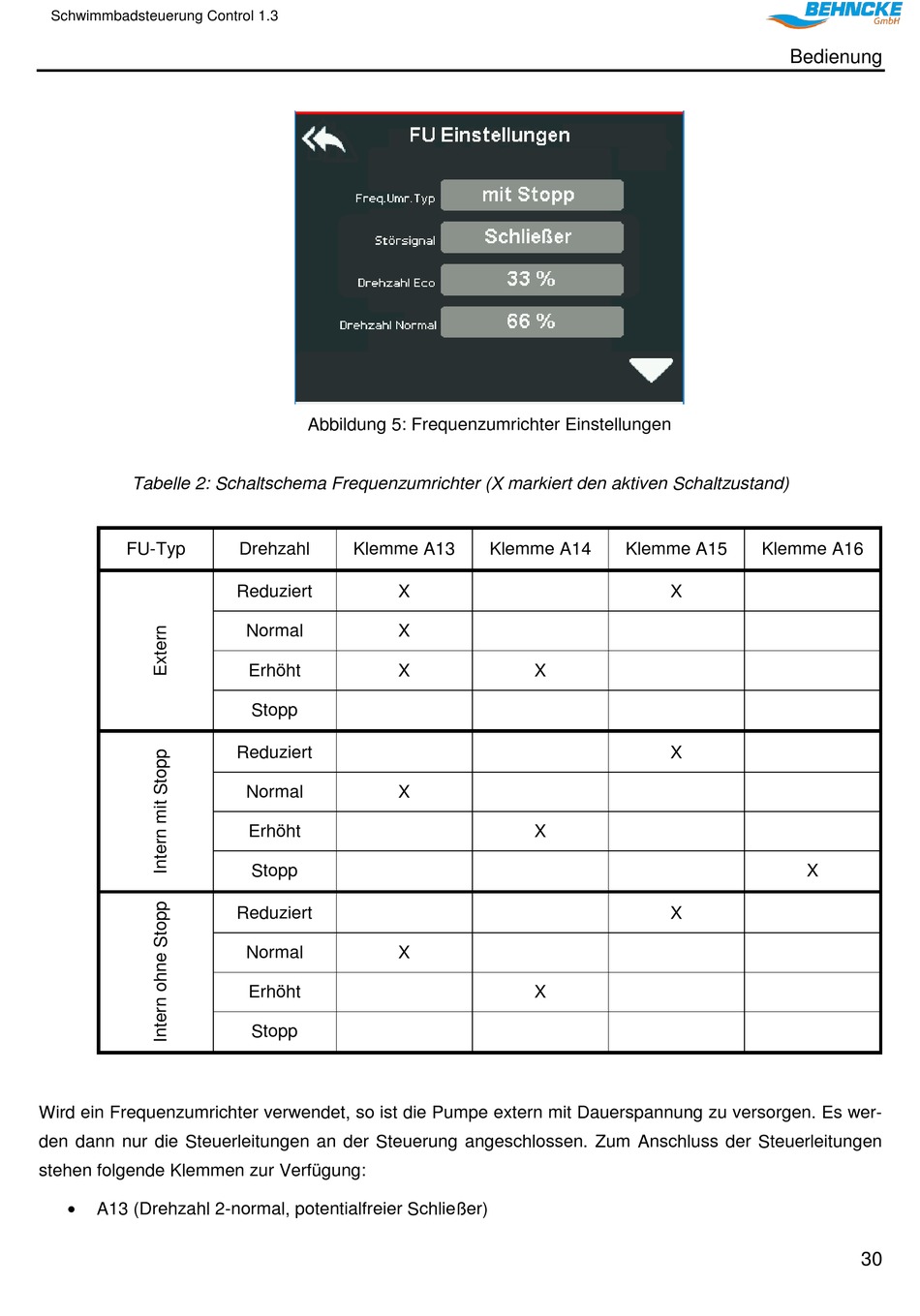

Tabelle 2: Schaltschema Frequenzumrichter (X markiert den aktiven Schaltzustand)
FU-Typ
Wird ein Frequenzumrichter verwendet, so ist die Pumpe extern mit Dauerspannung zu versorgen. Es wer-
den dann nur die Steuerleitungen an der Steuerung angeschlossen. Zum Anschluss der Steuerleitungen
stehen folgende Klemmen zur Verfügung:
A13 (Drehzahl 2-normal, potentialfreier Schließer)
Abbildung 5: Frequenzumrichter Einstellungen
Drehzahl
Klemme A13
Reduziert
X
Normal
X
Erhöht
X
Stopp
Reduziert
Normal
X
Erhöht
Stopp
Reduziert
Normal
X
Erhöht
Stopp
Klemme A14
Klemme A15
X
X
X
Bedienung
Klemme A16
X
X
X
X
