Schwimmbadsteuerung Control 1.3
Im Feld
wird die Art des Rückspülventil gewählt. Hier kann zwischen einem Stangenventil und einem
Badutronic-Ventil gewählt werden.
Im Feld
wird die Laufzeit der Rückspülung eingestellt.
Die Steuerung kann nur mit einer Badutronic 93 und Omnitronic gemeinsam betrieben werden. Das Stan-
genventil muss am Ausgang A6 angeschlossen werden. Die Badutronic muss an den Eingängen E1 und E10
und Ausgang A6 angeschlossen werden.
Um die Pause zum Umstellen des Stangenventils einzustellen müssen Sie in das Untermenü Aufbereitung
Filterreinigung Pause gehen und hier die gewünschte Pausezeit (max. 200s) wählen. Diese Zeit gilt
auch für ein mögliches Klarspülventil.
Einstellung Klarspülung
Um die Klarspülparameter einzustellen müssen Sie in das Untermenü Aufbereitung Filterreinigung
Einstellung Klarspülung gehen. Dieses ist gleich dem Untermenü Einstellungen Rückspülungen aufge-
baut (Abbildung 4).
Im Feld
wird eingestellt, ob ein Klarspülventil (3-Wege-Stangenventil) angeschlossen ist.
Im Feld
wird die Laufzeit der Klarspülung eingestellt.
Das Klarspülventil muss am Ausgang A7 angeschlossen werden.
Pause
Um das Pausieren der Filterpumpe zum Umstellen der Rückspülventile einzustellen müssen Sie in das Un-
termenü Aufbereitung Filterreinigung Pause gehen. Hier wird die Pausezeit in Sekunden eingege-
ben (max. 200 sek).

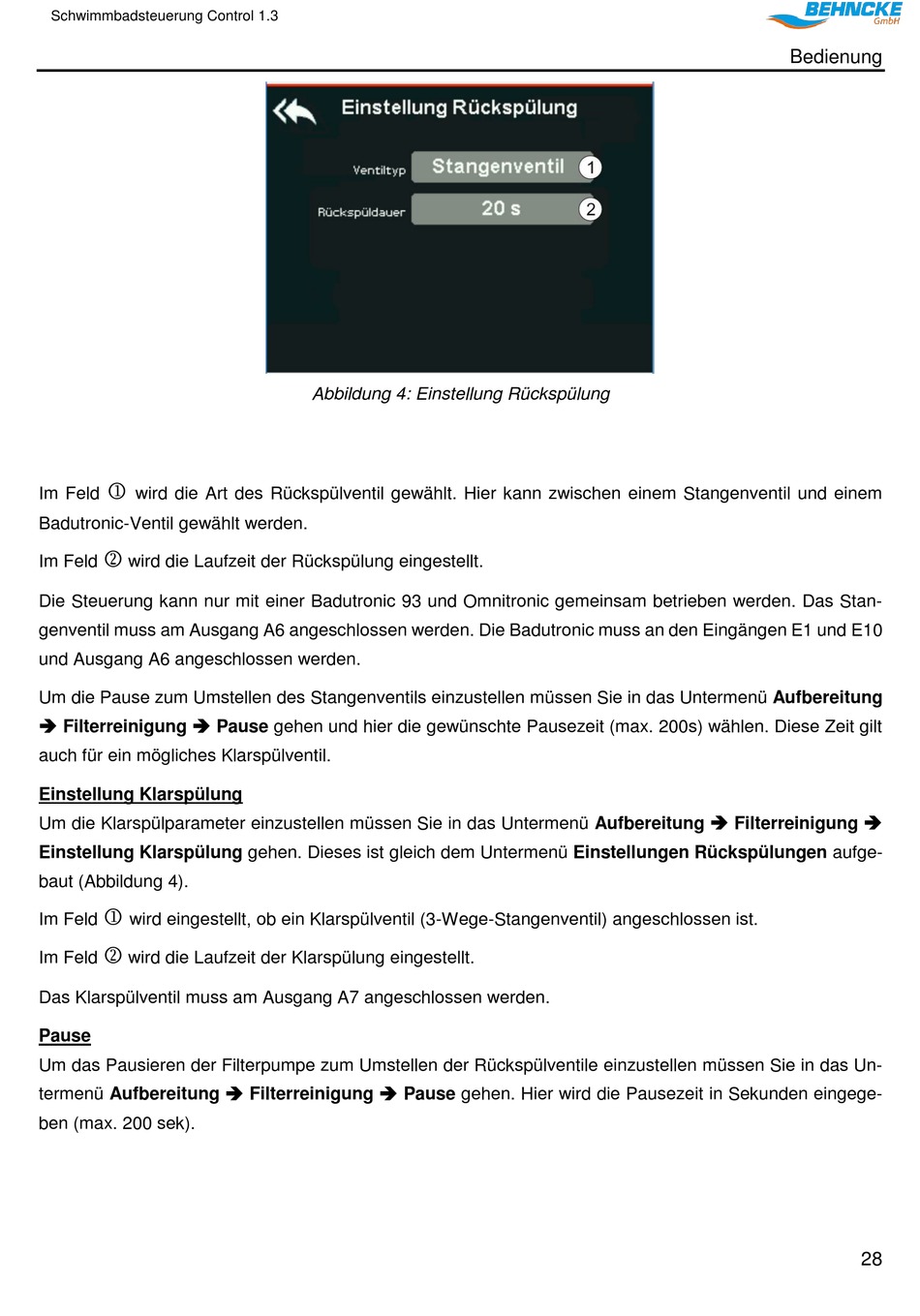

Abbildung 4: Einstellung Rückspülung
Bedienung
28
