4. Betrieb
4.1. Vor dem Einschalten
Die Kapitel 4.1. bis 4.3. beziehen sich nur auf den Betrieb der
Pumpe im Auslieferungszustand ohne Anzeige-und Bediengerät.
Der Rotor der Turbopumpe dreht sich mit hoher
WARNUNG
Geschwindigkeit. Bei offenem Hochvakuum-
flansch Verletzungsgefahr und Gefahr der Zer-
störung der Pumpe durch hineinfallende Gegen-
stände.
Pumpe daher niemals mit offenem Hochvakuum-
flansch in Betrieb nehmen.
➡ Bei Wasserkühlung: Kühlwasserzufluss öffnen und Durch-
fluss kontrollieren.
➡ Verbindungskabel (Zubehör) in TC 600 einstecken und mit
dem Netzteil TPS 100 verbinden (siehe Kap. 3.8.).
Hinweis:
Folgende Werkeinstellungen sind fest programmiert:
– Anlaufzeit
– Drehzahlschaltpunkt
– automatisches Fluten
Weitere Werkeinstellungen siehe Parameterübersicht in der
Betriebsanleitung "Pumpenbetrieb mit DCU". Die oben
genannten Einstellungen können nur über die serielle Schnitt-
stelle RS 485 mit DCU, HPU oder PC geändert werden (siehe
zugehörige Betriebsanleitung).
Vorsicht beim Pumpen gefährlicher Gase! Alle
WARNUNG
Sicherheitsempfehlungen des Gasherstellers
beachten!
4.2. Einschalten
➡ Turbopumpe mit Schalter S1 am Netzteil einschalten.
– Bei Luftkühlung wird auch der Kühlventilator durch die
Antriebselektronik TC 600 eingeschaltet.
– Nach erfolgreich abgeschlossenem Selbsttest des TC 600
(Dauer ca. 10 Sekunden) wird die Turbopumpe und die
Vorpumpe (falls angeschlossen) in Betrieb gesetzt.

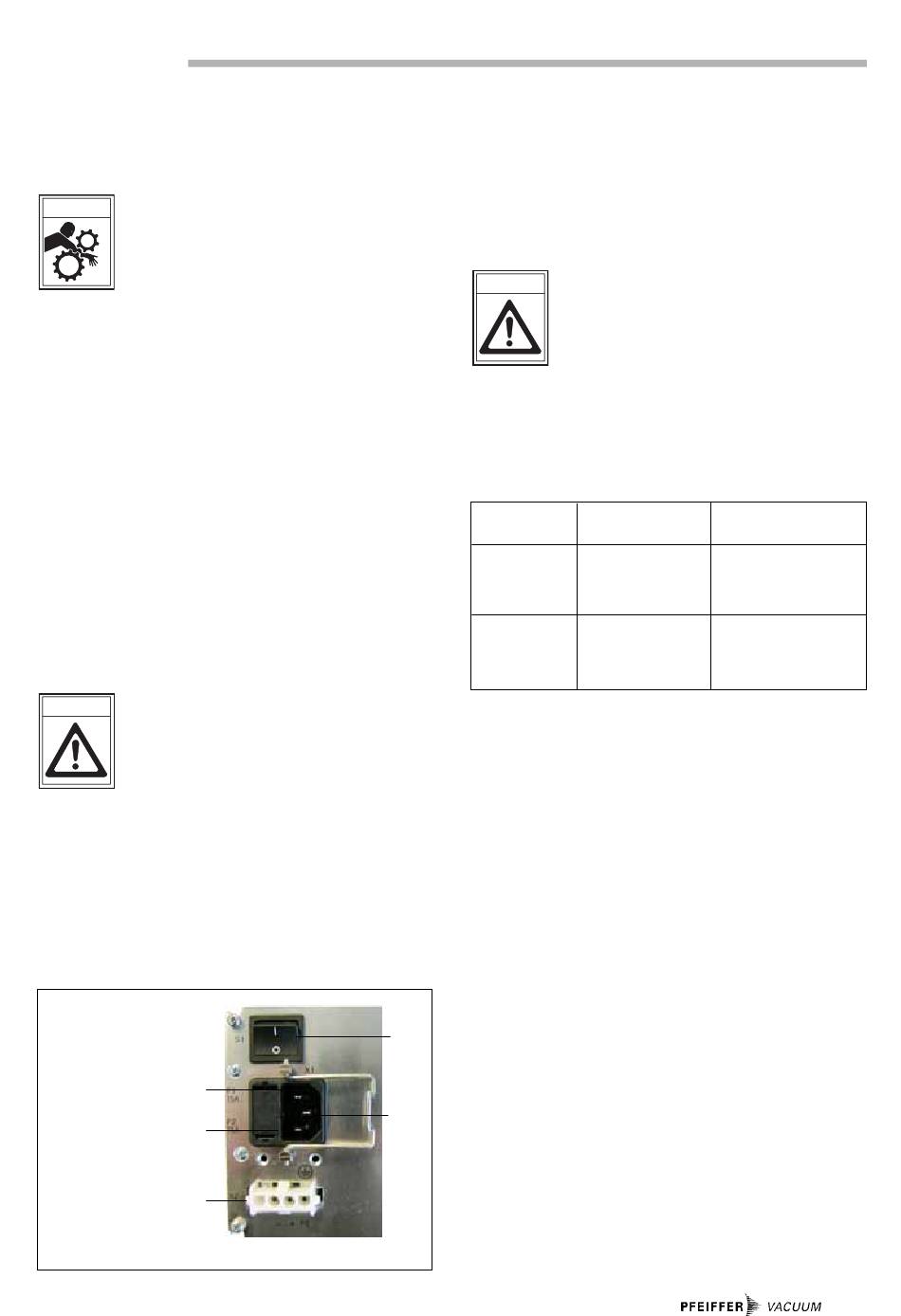

Rückseite Netzteil TPS
S1 Schalter EIN/AUS
X1 Netzanschluss
X2 Anschluss TC 600
F1 Sicherung
F1
F2 Sicherung
F2
X2
15 min
80%
50%
S1
X1
4.3. Betrieb über Fernbedienung
Fernbedienung ist über den 15-poligen D-Sub-Stecker mit der
Bezeichnung „REMOTE" der TC 600 möglich (siehe Kap. 3.12.
und 3.13.).
Die Eingänge 2-6 werden bei Verbindung mit +24 V an Pin 1
(aktiv high) aktiviert (siehe 3.13. Anschlussplan).
I I m m A A u u s s l l i i e e f f e e r r z z u u s s t t a a n n d d d d e e s s T T C C 6 6 0 0 0 0 b b e e f f i i n n d d e e t t s s i i c c h h
ACHTUNG
z z w w i i s s c c h h e e n n P P i i n n 1 1 , , P P i i n n 2 2 , , P P i i n n 3 3 u u n n d d P P i i n n 4 4 i i m m G G e e g g e e n n - -
s s t t e e c c k k e e r r e e i i n n e e B B r r ü ü c c k k e e . .
Nach Anlegen der Betriebsspannung und erfolg-
reich abgeschlossenem Selbsttest des TC 600
wird die Turbopumpe und eine evtl. angeschlos-
sene Vorpumpe in Betrieb gesetzt.
Fluten Freigabe (Option)
Automatisches Fluten:
F F l l u u t t f f r r e e q q u u e e n n z z
A A b b s s c c h h a a l l t t e e n n
d d e e s s P P u u m m p p s s t t a a n n d d s s
< 750 Hz
Flutventil öffnet für
(entspricht 50%
150 ms in 4 s Intervall
der Enddrehzahl)
< 500 Hz
Flutventil öffnet
für 3600 s
(Werkeinstellung)
1) Bei Netzwiederkehr wird der Flutvorgang abgebrochen.
Fluten gesperrt:
Es wird nicht geflutet.
Andere Flutmodi:
Andere Flutmodi können über die serielle Schnittstelle RS 485
mit DCU, HPU oder PC gewählt werden.
Motor Turbopumpe
Bei eingeschaltetem Pumpstand und erfolgreich abgeschlos-
senem Selbsttest (Dauer ca. 10 Sekunden) wird die Turbo-
pumpe in Betrieb gesetzt.
Während des Betriebes kann die Turbopumpe bei weiterhin
eingeschaltetem Pumpstand abgeschaltet und wieder einge-
schaltet werden. Die Turbopumpe wird dabei nicht geflutet.
Pumpstand
Angeschlossene Pumpstandkomponenten werden angesteu-
ert (z.B. Vorpumpe, Flutventil, Luftkühlung) und bei gleichzei-
tig betätigtem Eingang "Motor Turbopumpe" wird die Turbo-
pumpe nach erfolgreich abgeschlossenem Selbsttest (Dauer
ca. 10 Sekunden) in Betrieb gesetzt.
N N e e t t z z a a u u s s f f a a l l l l 1 1 ) )
Flutventil öffnet für
150 ms in 4 s Intervall
Flutventil öffnet solange
generatorische Energie
der Turbopumpe ausreicht
15
