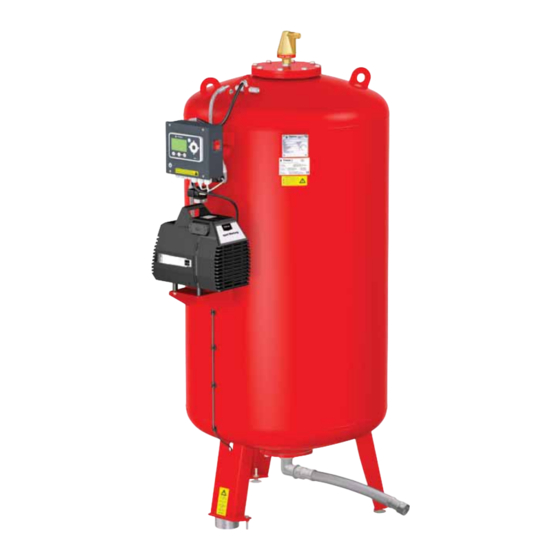

flamco Flexcon M-K Montage- Und Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für flamco Flexcon M-K
Inhaltszusammenfassung für flamco Flexcon M-K
- Seite 1 ® Flexcon Montage- und Betriebsanleitung Druckhaltung...
-
Seite 2: Inhaltsverzeichnis
Flexcon ® M-K Montage- und Betriebsanleitung Flamco Wemefa GmbH Inhaltsverzeichnis Steinbrink 3 42555 Velbert 1. Haftungsbegrenzung Deutschland +49 (0) 2052 887 04 2. Gewährleistung +49 (0) 2052 887 44 3. Urheberschutz info@flamco.de 4. Allgemeine Sicherheitshinweise www.flamco.de Warnzeichen in dieser Anleitung... -
Seite 3: Haftungsbegrenzung
Handlungen entsprechen dem letzten Stand bei Drucklegung. Sie beinhalten unsere gegenwärtigen Erkenntnisse und Erfahrungen nach bestem Wissen. Technische Änderungen aus der Weiterentwicklung des in dieser Betriebsanleitung dargestellten Flamco- Produktes behalten wir uns vor. Daher können aus den technischen Daten, Beschreibungen und Abbildungen keine Ansprüche hergeleitet werden. -
Seite 4: Verwendungszweck Und Gebrauch Dieser Anleitung
Anforderung. Schulungen für die erforderlichen Leistungen, Montage, Demontage, Inbetriebnahme, Bedienung, Prüfung, Wartung und Instand- setzung sind Bestandteil der Aus- und Weiterbildung des Service-Personals der Flamco-Niederlassungen oder benannten Service-Firmen. Diese Schulungen beinhalten Hinweise zu bauseitig erforderlichen Voraussetzungen nicht zu deren Ausführung. -
Seite 5: Bestimmungsgemäßer Einsatzbereich
Ausführung gemäß Auftrag oder den Anforderungen aus dem Transportweg und der Klimazone entsprechen. Sie erfüllen mindestens die Anforderungen der Verpackungsrichtlinien der Flamco STAG GmbH. Konform dieser Richtlinie werden Behälter liegend, verpackt auf Einweg- paletten ausgeliefert. Zubehör oder Zusatzausrüstungen (z.B. Kompresso- reinheit K-04) können sowohl getrennt verpackt oder Bestandteil der... -
Seite 6: Lärmminderung
Flexcon ® M-K Montage- und Betriebsanleitung Die Umgebungsatmosphäre muss frei von elektrisch leitenden Gasen, hohen Staubkonzentrationen und aggresiven Dämpfen sein. Bei zündfähigen Gasen und Gasgemischen besteht Explosionsgefahr. Der Betrieb unter Wasser stehender Ausrüstungen ist zuverlässig auszuschließen. Der Kurzschluss elektrischer Ausrüstungen führt bei in diesem Wasser stehenden Personen und anderen Lebewesen zum Tod durch Stromschlag. -
Seite 7: Äußere Kräfte
Gründen der Bauart des Druckgerätes nicht möglich oder aus Gründen der Betriebsweise nicht zweckdienlich ist. Prüfungen elektrischer Ausrüstung, wiederkehrende Prüfung Unbeschadet der Festlegungen des Sachversicherers/Betreibers wird empfohlen, die elektrische Ausrüstung des Flexcon M-K zusammen mit der Heizungs- bzw. Kühlanlage mindestens jedoch alle 1,5 Jahre nachweislich zu prüfen. (siehe auch DIN EN 60204-1 (2007)). -
Seite 8: Naheliegender Fehlgebrauch
Flexcon ® M-K Montage- und Betriebsanleitung Naheliegender Fehlgebrauch • Betrieb mit unzulässiger Spannung und Frequenz. • Geräteanwendung bei nicht zutreffender Auslegung. • Einsatz von nicht zugelassenem Installationsmaterial. Verbleibende Gefährdungen • Bauteilüberlastung durch Auftreten nicht vorhersehbarer Extremwerte. • Betriebsfortführung bei veränderten, unzulässigen Umgebungsbedingungen. •... -
Seite 9: Kennzeichnungen
Verwijder de veiligheid Type Serial-No. van het vervoer. Typ : Serien-Nr. Flamco STAG G mbH; Berliner Chaussee 29; 39307 G enthin; G ermany Année de fabrication : Tension assignée d'emploi Nombre de phase Year of manufacture Rated operational voltage Number of phases... -
Seite 10: Typschlüssel Steuerkomponente Kompressoreinheit
Flexcon ® M-K Montage- und Betriebsanleitung Erläuterung der Kurzbenennungen im Klemmenplan, alphabetisch. Hinweis: Dargestellte Schalterstellungen entsprechen dem spannungsfreien, nicht geschalteten Zustand. accessory (SPC Extension Inhalt, Druck analog, Ergänzung) COM- Schnittstelle; serielle Schnittstelle Der gemeinsam genutzte Anschluss data (Datenprotokoll, Ergänzung) (Membranbruchsensor, Ergänzung) extra low voltage Schutzkleinspannung fault... -
Seite 11: Bauteile, Ausrüstung (Beispieldarstellungen)
Flexcon ® M-K Montage- und Betriebsanleitung Bauteile, Ausrüstung (Beispieldarstellungen) M-K/G / K03 (Einzelheit Pos. 22) Grundbehälter aus Stahl mit eingebauter, wechselbarer Druckhalteventil 1, Membran aus Butylkautschuk zur Aufnahme des Aus- Druckerhöhungsventil, Gasrücktrittssicherung, dehnungswassers, außen korrosionsgeschützt, innen unbehandelt (Innenbeschichtung***) Druckanschluss Druckhaltung Typenschild Behälter Druckanschluss Druckerhöhung Sicherheitsventil Gasraum... - Seite 12 Flexcon ® M-K Montage- und Betriebsanleitung M-K/G / K03 M-K/B M-K/G / K04 )k* M-K/G / K04 WB / BL ( Einzelheit Pos. 22 ) ( Einzelheit Pos. 22 ) Positionsbenennungen siehe Seite 11...
- Seite 13 Flexcon ® M-K Montage- und Betriebsanleitung M-K/G / K03 )k* M-K/G *** WB / BL ( Einzelheit Pos. 22 ) ( Einzelheit Pos. 23 ) *** externer Druckluftanschluss M-K/G 6500 l. / K03 M-K/B 6500 l. Teilansicht, oben Positionsbenennungen siehe Seite 11...
- Seite 14 Flexcon ® M-K Montage- und Betriebsanleitung SPCx-lw Steuerung SPCx SPC Terminal (Anzeige- und Bedienteil) Steuerung SPCx-lw Display, grafisch, hinterleuchtet Hauptschalter L, N; Ein: “Rot leuchtend” (im Stromsparmodus geminderte Helligkeit) Steuerungsdeckel geöffnet, innen Sensortaste: “Zurück” oder Funktionszuweisung durch Hinweis Klemmenbelegungen (siehe Klemmenplan) Kennzeichnung im Display Typenschild Steuerung Sensortaste, Entsperren der Tastenfunktionen...
-
Seite 15: Montage
Flexcon ® M-K Montage- und Betriebsanleitung 6. Montage Aufstellung • Entfernen Sie die Transportsicherung am Inhaltssensor erst, nachdem der Grundbehälter am vorgesehenen Standort aufgestellt wurde und keine weiteren Lageänderungen erforderlich werden. Verhindern Sie Stossbe- lastungen an diesem Sensor und gewährleisten Sie eine Auflagefläche, die die Funktion des Sensor-Druckstückes nicht behindert. -
Seite 16: Druckhalteautomat In Batterieaufstellung
Flexcon ® M-K Montage- und Betriebsanleitung Kombinationen sind mit kürzesten Abständen zwischen den einzelnen Systemanschlüssen der Behälter zu installieren (Mindestabstände). Errichten Sie eine Sammelleitung wie folgt: Druckhalteautomat in Batterieaufstellung Anzahl Grund- und Beistellbehälter Anschlussnennweite bis 3 Vierthöher als Einzelbehälter ab 4 bis 6 Sechsthöher als Einzelbehälter Übersicht Nennweiten Ø... -
Seite 17: Gasraumkopplung
Flexcon ® M-K Montage- und Betriebsanleitung Gasraumkopplung Installationen von mehreren Behältern (Grundbehälter, Beistellbehälter) mit gemeinsamer Druckhaltesteuerung und beigestellte Kompressoren (zweite Kompressoreinheit K04 **) am Druckbehälter erfordern die bauseitig auszuführende Kopplung der Gasräume. Dazu sind die an der Ausrüstung montierten Kupplungsdosen mit der Druckschlauchverbindung ** zu stecken (Einrasten). -
Seite 18: Elektroinstallation
• Schalten Sie die Steuerung Ein und führen Sie das Startmenü aus (s. Übersicht Menü, Eingaben; Menüzeilen 9...9-9) • Nach Start erfolgt das Einschalten der Nachspeisung. (Ergänzung, siehe Installationsbeispiel mit Flamco-Fill PE Seite 27). • In anderen Fällen sind der Grundbehälter oder alle Behälter mit gemeinsamer Druckhaltesteuerung mit einer Wasservorlage zu befüllen. Die Menge dieser Vorlage beträgt, aus praktischen Erfahrungen, …20%... -
Seite 19: Inbetriebnahme Und Anlagentemperatur
Flexcon ® M-K Montage- und Betriebsanleitung Inbetriebnahme und Anlagentemperatur Hinweis: Ist ein anderer Füllstand als das sich nach Start selbsttätig einrichtende Mindestniveau erforderlich (betriebsbereite, installierte Nachspeisung), ist die entsprechend der Anlagentemperatur notwendige Menge nach den erfolgten Inbetriebnahme- handlungen an der Steuerung einzurichten. Zum besseren Verständnis wird auf nachstehende Diagramme und den Abschnitt Wartung-Behälterentleerung/Wiederbefüllung verwiesen. -
Seite 20: Steuerung, Inbetriebnahmestart
Flexcon ® M-K Montage- und Betriebsanleitung Steuerung, Inbetriebnahmestart Übersicht Menü, Eingaben Änderungsmenü Datum, Zeit START Betriebsanzeige Druckein- Türkisch stellungen (Menü Arbeitsdruck 8-1-1) 4-20 Beispiel: Beispiel: Istdruck 2,0 bar. Sommerzeit ist Ein. Abgleich (..) Aggregat Druckkompressor; Kompressoren; auf SD sichern Betrieb Datum: 23.10.2010 Ventile nicht Ein. -
Seite 21: Hinweise In Der Menüführung
Störkräfte aussließen, Abgleich wiederholen) Eingangs- oder / und Ausgangssignal des Inhaltssensors nicht vorhanden (Signalleitung, Inhaltssensor prüfen). Eingabe bestätigt. Inbetriebnahme durch den Flamco-Service erforderlich. Eingabe abgelehnt, nicht möglich, Editiergrenzen überschritten. Behälterabgleich mit Wert außerhalb des oberen Bereichs (Behälter leeren, Störkräfte ausschließen, Behälter ausrichten, Abgleich wiederholen). -
Seite 22: Betriebsmenü, Konfigurationsvarianten
Flexcon ® M-K Montage- und Betriebsanleitung Betriebsmenü, Konfigurationsvarianten Betriebsanzeige SPC - Terminal Überdruck, Istwert Kompressor Kompressor; am Drucksensor Entlastungsventil geöffnet (Beispiel) Kompressor, Ein Kompressor, Ein; entlastungsventil (Druckerhöhung) geschlossen (Druckerhöhung) Kompressor, Entlastungsanschluss Druckherhöhungsventil geöffnet, Druckanschluss geschlossen Druckhalteventil (externe Druckluft- (kein Rückschlagventil) versorgung) Kompressor EIN;... -
Seite 23: Störmeldungen
Flexcon ® M-K Montage- und Betriebsanleitung Störmeldungen Verfahren und Werte zur Störungserfassung, -auswertung und –ausgabe sind praxiserprobt, verhindern Folgeschäden und fordern zum bewussten Handeln auf. Beachten Sie, dass falsche Ausgangsbedingungen zur Wiederholung von Störungen führen und die bestimmungsgemäße Anwendung verhindern. Beispiele für falsche Ausgangsbedingungen sind: Unkorrekte oder nicht mehr zutreffende Auslegung, Ausrüstungen, die nicht dem Stand der Technik entsprechen, Fehlinstallation und unzulässige Betriebskennwerte. - Seite 24 Flexcon ® M-K Montage- und Betriebsanleitung Sammel- Störung, Benennung Vorein- Wert Nummer der störmeldung Ursache; Wirkung / Maßnahme stellung Störmeldung Menüzeile Nr. Maximaler Füllstand Behälter Ein: 96 % Wert aus Voreinstellung ist erreicht oder überschritten; Ventile 1; 2 (3 ist Aus) werden ausgeschaltet, Kompressoren 1; 2 (Ventil 4,5) werden nicht eingeschaltet;...
- Seite 25 Flexcon ® M-K Montage- und Betriebsanleitung Sammel- Störung, Benennung Vorein- Wert Nummer der störmeldung Ursache; Wirkung / Maßnahme stellung Störmeldung Menüzeile Nr. SPCx-lw: Kein Stromwert nach Signal Motor Ein … <0,0 A Motor 3; 3.1 (Nach-, Abspeisung, Ergänzung) (siehe Störung- Nr.: 12) 8-4- Nachspeisung (Ergänzung) Nachspeisemenge zu gering (Impulswasserzähler, Ergänzung)
-
Seite 26: Wiederinbetriebnahme
Systemdrücke die zulässigen Betriebsdrücke des Druckhalteautomaten nicht unter- oder überschreiten. Unter- und Überdrucksi- cherungen zum Betrieb der Heizungs- oder Klimaanlage sind nicht Bestandteil der Ausrüstung - Flexcon M-K. Prüfen Sie den Betrieb des Automaten nach wieder vorhandener Netzspannung auf Zulässigkeit und stellen Sie ggf. die Istwerte für Datum und Uhrzeit ein (Übersicht Menü). -
Seite 27: Behälterentleerung / Wiederbefüllung
Flexcon ® M-K Montage- und Betriebsanleitung Behälterentleerung / Wiederbefüllung. Wird das Ablassen des Ausdehnungswassers im Grundbehälter oder auch in den Beistellbehältern notwendig, berücksichtigen Sie die nachstehenden Handlungsfolgen: • Notieren Sie den vorhandenen Füllstandswert (%) Anzeige im SPC Terminal. • Setzen Sie das Startmenü zurück (Übersicht Menü; Menüzeile 8-6) •... -
Seite 28: Anlage 1: Technische Daten, Allgemeine Angaben
Flexcon ® M-K Montage- und Betriebsanleitung Anlage 1: Technische Daten, Allgemeine Angaben Umgebungsbedingungen Lagerraum Raum: Geschützt vor: Umgebungsatmosphäre: geschlossen; Sonnenstrahlung; 60…70 % relative Feuchte, nicht kondensierend; frostfrei; Wärmestrahlung; Temperatur max. 50 °C; trocken. Schwingung. Frei von elektrisch leitenden Gasen, zündfähigen Gasge- mischen, aggressiver Atmosphäre. -
Seite 29: Installationsbeispiele
Flexcon ® M-K Montage- und Betriebsanleitung Installationsbeispiele... -
Seite 30: Anlage 2: Technische Daten, Angaben, Hydraulische Und Pneumatische Ausrüstung
Flexcon ® M-K Montage- und Betriebsanleitung Anlage 2: Technische Daten, Angaben, hydraulische und pneumatische Ausrüstung Betriebskennwerte, Nenninhalte und Maße Nenninhalt Maximal Maximal Maximal Behälter- Bedien- Höhe Breite Länge System- zulässiger zulässige zul. Dauer- durch- höhe anschluss Betriebs- Betriebs- temperatur messer überdruck temperatur an der... -
Seite 31: Anlage 3: Technische Daten, Angaben, Elektrische Ausrüstung
Flexcon ® M-K Montage- und Betriebsanleitung Anlage 3: Technische Daten, Angaben, elektrische Ausrüstung Kompressoreinheit, Nennwerte Nennspannung Nennstrom Nennleistung Sicherung Leitungsschutz (kW) (bauseitig, Empfehlung) 230 V ~1 N PE 50 Hz 0,55 6 A (C) 230 V ~1 N PE 50 Hz 0,55 6 A (C) 230 V ~1 N PE 50 Hz... -
Seite 32: Konformitätserklärung
Flexcon ® M-K Montage- und Betriebsanleitung Konformitätserklärung Konformitätserklärung Seitenanzahl dieser Anleitung gesamt Seitenanzahl dieser Anleitung gesamt (Darstellung Titelseite: M-K 600, K03, Schwimmerentlüfter.) (Darstellung Titelseite: M-K 600, K03, Schwimmerentlüfter.)
