Ronda 5010.B Technische Anleitung Seite 18

I
J
10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch

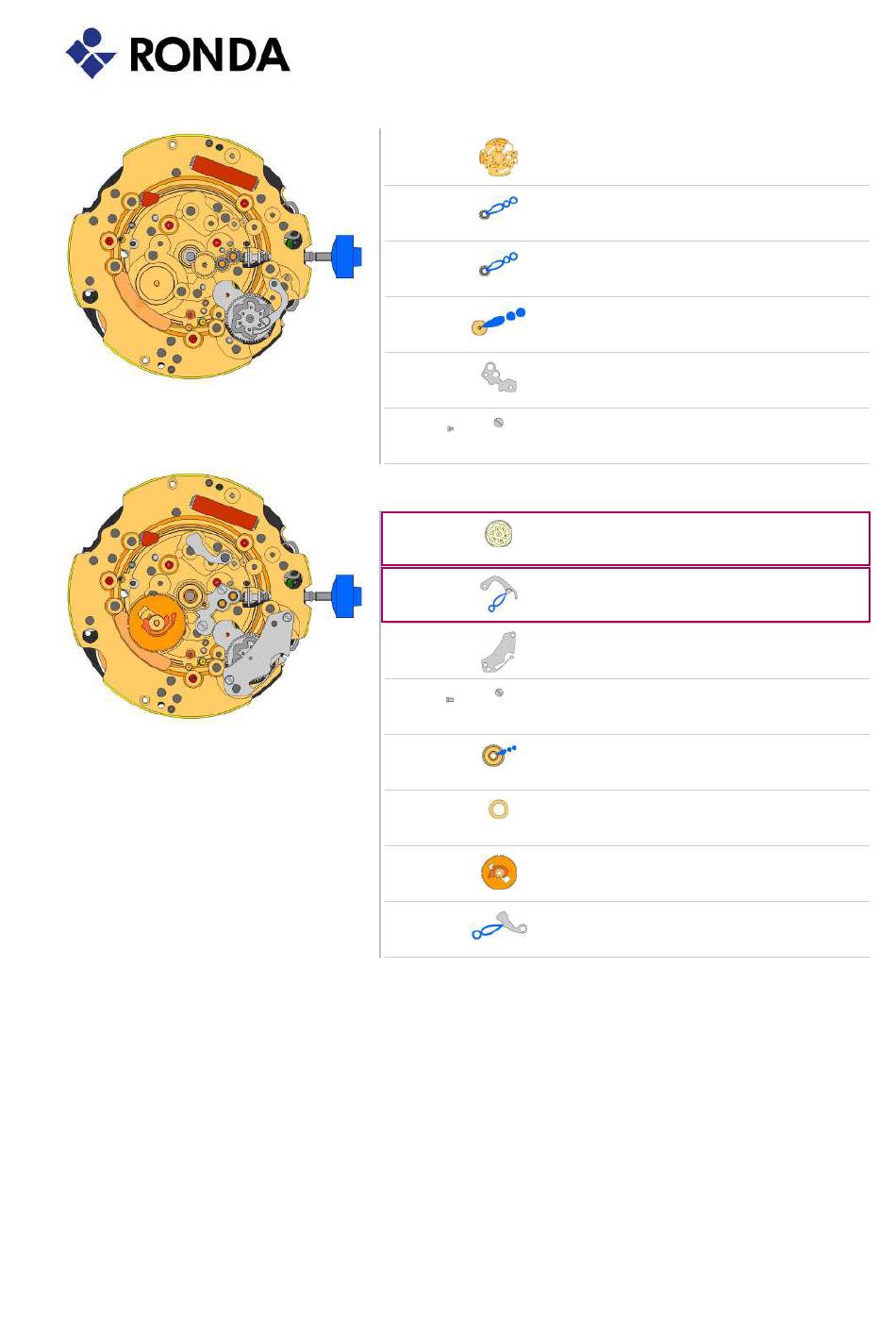

Technische Anleitung 5010.B
2000.574.G Werkplatte
53.
3004.164 Zeigerstellrad
54.
3004.164 Zeigerstellrad
55.
3007.054.CO Wechselrad
56.
2130.143 Wechselradbrücke
57. Wechselradbrücke gehalten durch 2 Schrauben 4000.305.
4000.305 Schraube
58.
3004.223 Zehnermitnehmerrad
59. Die Teile 2030.017.CO, 3004.223 und 3500.059 sind zusammen
auszutauschen. Kurzer Zahn des Zehnermitnehmerrades in Richtung
Werkszentrum positionieren.
3500.059 Zehnerraste
60. Die Teile 2030.017.CO, 3004.223 und 3500.059 sind zusammen
auszutauschen.
2130.142 Halteplatte für Zehnerraste
Halteplatte für Zehnerraste gehalten durch 2 Schrauben 4000.306. Den
61.
Federarm spannen.
4010.306 Schraube
62.
3301.242 Stundenrad (Aig.2)
63.
3315.016 Friktionsfeder
64.
3004.224.CO Datumanzeiger-Mitnehmerrad
65.
3500.049 Datumraste
66.
