Maßangaben / Befestigungsmaße; Montage / Demontage, Gebrauchslage; Montage / Demontage Auf Busrail - Stahl 9482/32-Serie Betriebsanleitung

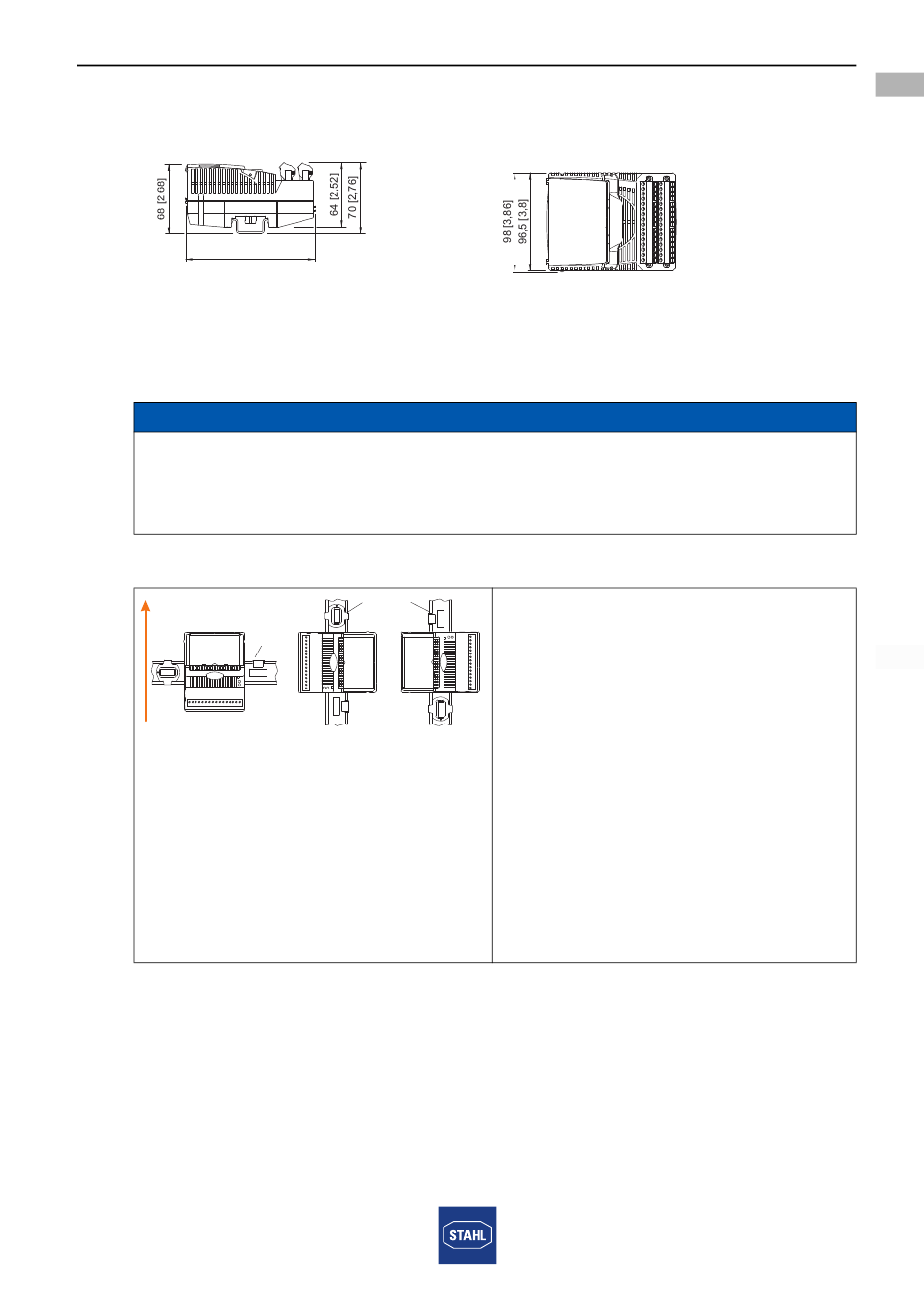

8.1 Maßangaben / Befestigungsmaße
Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
128,5 [5,06]
9482/32
8.2

Montage / Demontage, Gebrauchslage

8.2.1 Montage / Demontage auf BusRail

Fehlfunktion oder Geräteschaden durch unsachgemäße Montage.
Nichtbeachten kann Sachschaden verursachen!
• Gerät nur in vertikaler oder horizontaler Lage montieren und betreiben!
(Orientierung horizontal: Lese-Richtung von unten)
Montage auf BusRail
218149 / 948260310010
2018-07-03·BA00·III·de·02
BusRail
BusRail
HINWEIS
• Modul senkrecht auf vorgesehenen
Steckplatz der BusRail aufsetzen und
durch leichtes Drücken einrasten.
• Modul darf sich ohne Betätigen des
Griffs nicht mehr lösen lassen.
• Steckbare Klemme X1 und X2 auf
Modul stecken und mit den
05683E00
Sicherungsschrauben gegen
Lockern sichern
(Anzugsdrehmoment 0,5 ... 0,6 Nm).
• Um den Abstand von mind. 50 mm
zwischen eigensicheren und
nichteigensicheren Stromkreisen
zu gewährleisten, gegebenenfalls
Trennwand montieren oder
benachbarten Steckplatz auf der
BusRail frei lassen.
Temperatur Input Modul Zone 1
Reihe 9482/32
Montage und Installation
