8

Technische Daten

8.1

Abmessungen des Roboters

578,42 575,68
375 115
80 295
108
Punkt P
-
J5
+
J3
+
-
J2
-
+
75
Durch Punkt P
festgelegter Arbeitsbereich

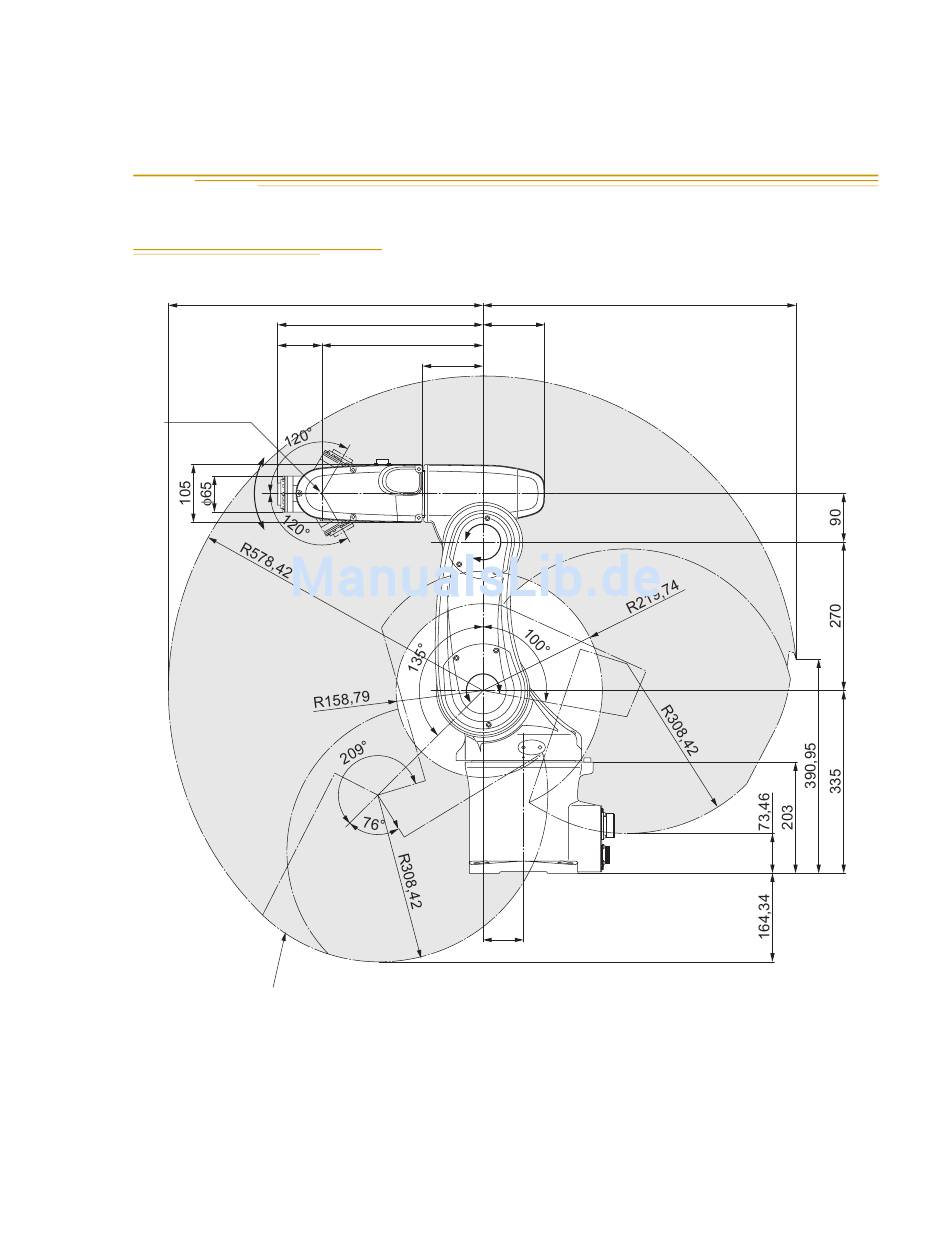

Abbildung 8-1: Seitenansicht des Adept Viper s650: Abmessungen und Arbeitsbereich

Adept Viper-Roboter s650/s850 mit MB-60R Betriebsanleitung, Rev A 99
