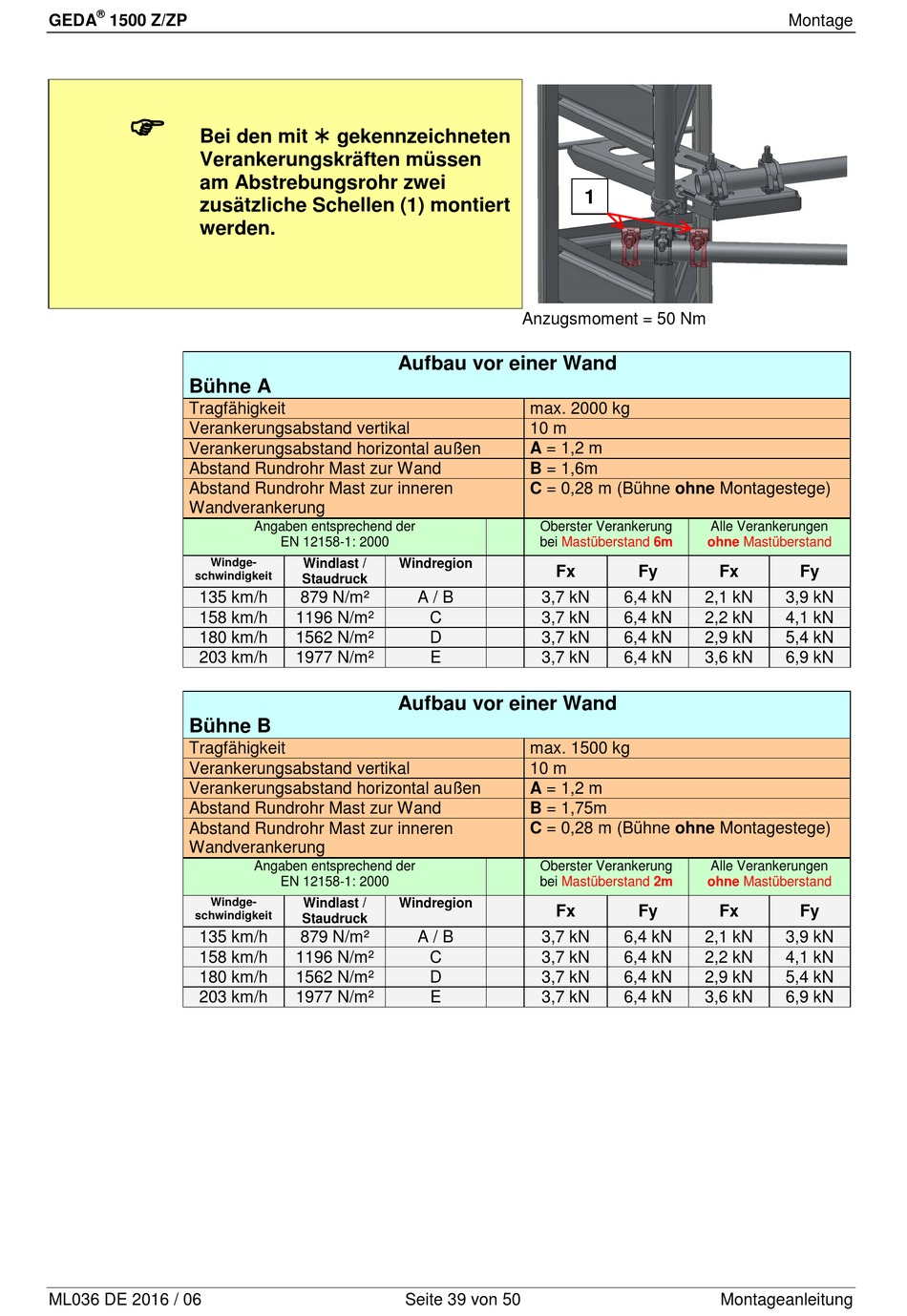

GEDA 1500 Z Montageanleitung Seite 39

®
GEDA 1500 Z/ZP

Bei den mit  gekennzeichneten
Verankerungskräften müssen
am Abstrebungsrohr zwei
zusätzliche Schellen (1) montiert
werden.
Bühne A
Tragfähigkeit
Verankerungsabstand vertikal
Verankerungsabstand horizontal außen
Abstand Rundrohr Mast zur Wand
Abstand Rundrohr Mast zur inneren
Wandverankerung
Windge-
schwindigkeit
135 km/h
158 km/h
180 km/h
203 km/h
Bühne B
Tragfähigkeit
Verankerungsabstand vertikal
Verankerungsabstand horizontal außen
Abstand Rundrohr Mast zur Wand
Abstand Rundrohr Mast zur inneren
Wandverankerung
Windge-
schwindigkeit
135 km/h
158 km/h
180 km/h
203 km/h
ML036 DE 2016 / 06
Aufbau vor einer Wand
Angaben entsprechend der
EN 12158-1: 2000
Windlast / Windregion
Staudruck
879 N/m² A / B
1196 N/m²
1562 N/m²
1977 N/m²
Aufbau vor einer Wand
Angaben entsprechend der
EN 12158-1: 2000
Windlast / Windregion
Staudruck
879 N/m² A / B
1196 N/m²
1562 N/m²
1977 N/m²
Seite 39 von 50
1
Anzugsmoment = 50 Nm
max. 2000 kg
10 m
A = 1,2 m
B = 1,6m
C = 0,28 m (Bühne ohne Montagestege)
Oberster Verankerung
bei Mastüberstand 6m
Fx
3,7 kN
C 3,7 kN
D 3,7 kN
E 3,7 kN
max. 1500 kg
10 m
A = 1,2 m
B = 1,75m
C = 0,28 m (Bühne ohne Montagestege)
Oberster Verankerung
bei Mastüberstand 2m
Fx
3,7 kN
C 3,7 kN
D 3,7 kN
E 3,7 kN
Montage
Alle Verankerungen
ohne Mastüberstand
Fy Fx
6,4 kN 2,1 kN 3,9 kN
6,4 kN 2,2 kN 4,1 kN
6,4 kN 2,9 kN 5,4 kN
6,4 kN 3,6 kN 6,9 kN
Alle Verankerungen
ohne Mastüberstand
Fy Fx
6,4 kN 2,1 kN 3,9 kN
6,4 kN 2,2 kN 4,1 kN
6,4 kN 2,9 kN 5,4 kN
6,4 kN 3,6 kN 6,9 kN
Montageanleitung
Fy
Fy
