Montage

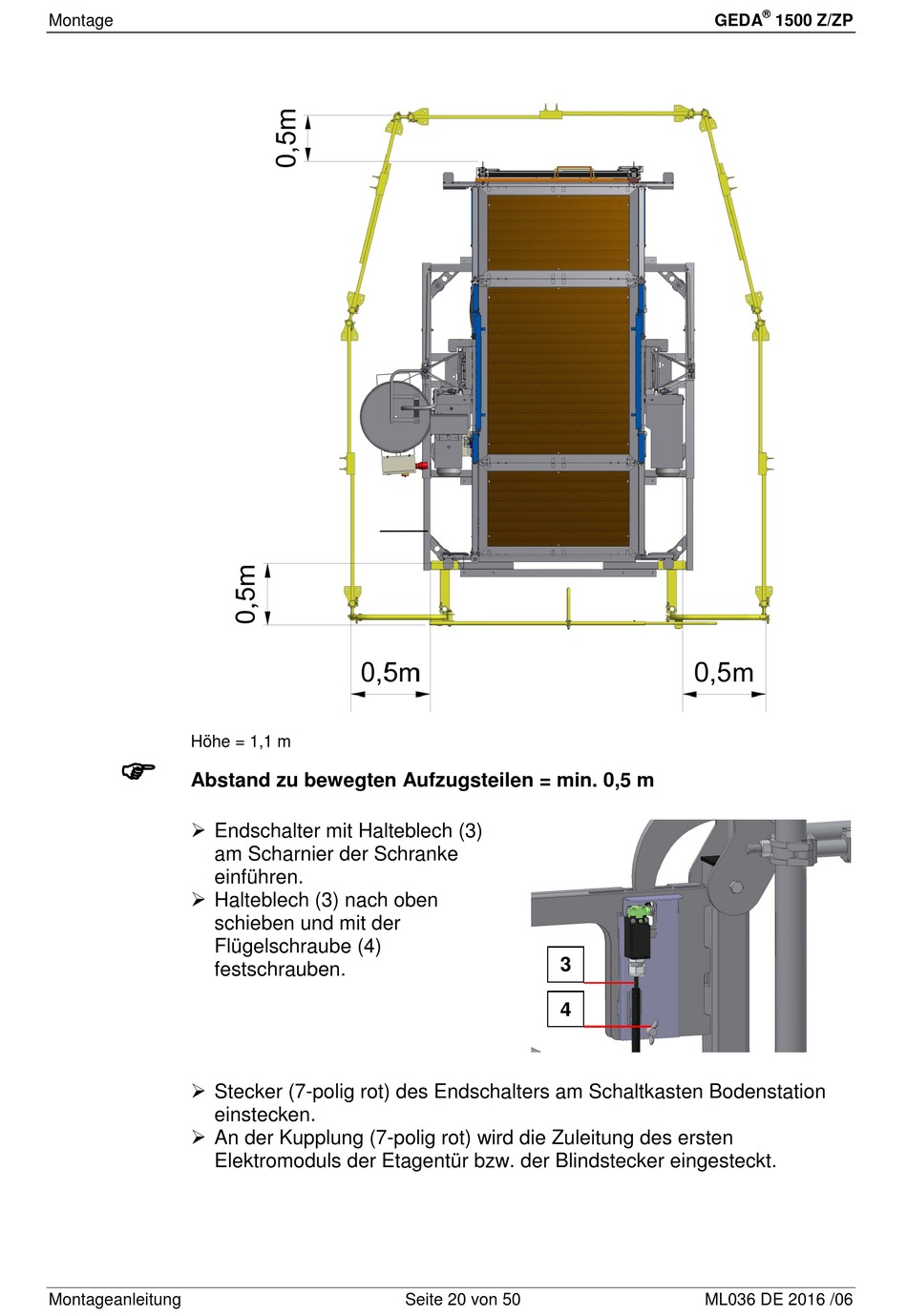

Höhe = 1,1 m

Abstand zu bewegten Aufzugsteilen = min. 0,5 m
 Endschalter mit Halteblech (3)
am Scharnier der Schranke
einführen.
 Halteblech (3) nach oben
schieben und mit der
Flügelschraube (4)
festschrauben.
 Stecker (7-polig rot) des Endschalters am Schaltkasten Bodenstation
einstecken.
 An der Kupplung (7-polig rot) wird die Zuleitung des ersten
Elektromoduls der Etagentür bzw. der Blindstecker eingesteckt.
