Getinge MAQUET Axcel AXL 5001 Technische Beschreibung Seite 53

23
22

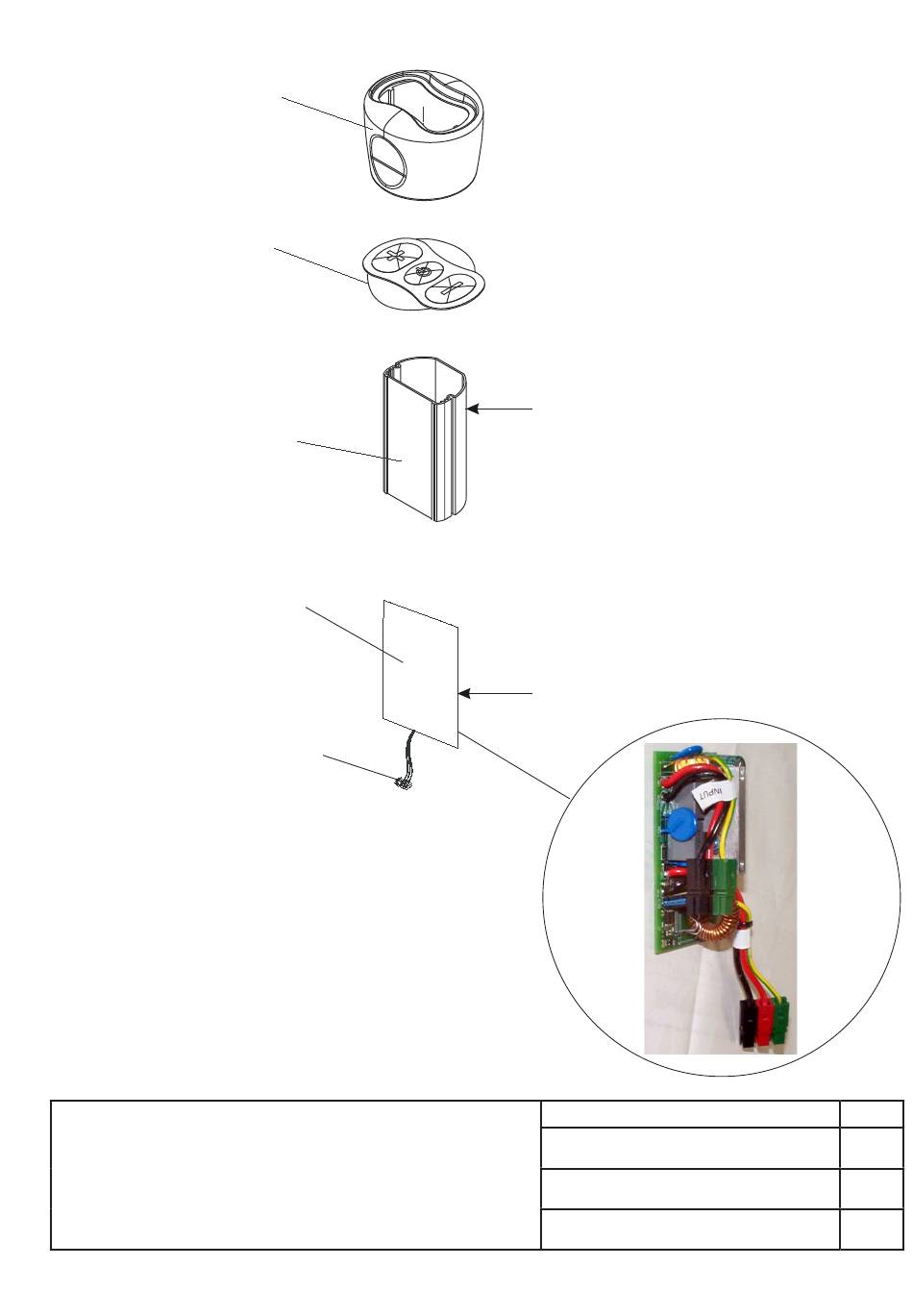

Embout gradateur
Dimmer endpiece
Dimmerendstück
21
20
19
Lexan de commande
Control Lexan
18
Steuerungs-Lexan
17
16
15
Profilé
Extruded section
14
Profilteil
13
12
11 Circuit imprimé
Printed circuit
Gedruckte Schaltung
10
9
8
Connecteur de sortie
Outlet connector
Ausgangsstecker
7
6
5
4
3
2
1
I H
GRADATEUR AXCEL
Notice technique / Technical manual / Technische Beschreibung
G
AXCEL DIMMER
AXCEL DIMMER
S/E Gradateur : 567501131
S/A Dimmer
BG Dimmer:
F E
PLANCHE/DRAWING/ZEICHNUNG
Modif :
Modif :
Modif :
0125205
D C B
18
03/02
53
