Bedienungselemente Und Anzeigen - Sharp Xl-45H Bedienungsanleitung

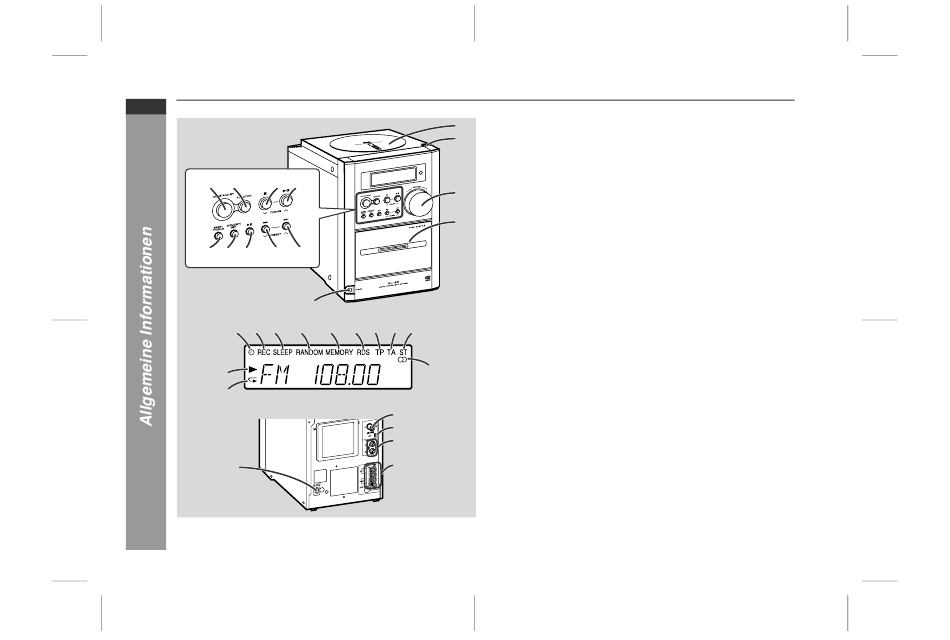

Bedienungselemente und Anzeigen

XL-45H
DEUTSCH
6 7 8 9
10 11 12 13 14
5
15 16 17 18 19
25
26
27
D-3
1
1. CD-Fach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2. CD-Auswurftaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2
3. Lautstärkeregler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4. Cassettenfach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
5. Kopfhörerbuchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6. Netz-/Bereitschaftstaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
7. Funktionswahltaste . . . . . . . . . . . . . . . . . . . . . . . 10, 14, 21, 27
3
8. CD- oder Band-Stopp-, Abstimm-Abwärts-Taste . 11, 14, 22
9. CD-Wiedergabe- oder Pausen-, Bandwiedergabe-,
Abstimm-Aufwärts-Taste . . . . . . . . . . . . . . . . . . 10, 11, 14, 21
4
10. Baß/Höhen-Wahltaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
11. Speicher-/Einstelltaste . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 15
12. Bandaufnahmepausentaste . . . . . . . . . . . . . . . . . . . . . 23, 24
13. CD-Titel-Abwärts- oder Schnellrücklauf-,
Band-Rückspul-,
Tuner-Voreinstell-Abwärts-Taste . . . . . . . . . . . . 11, 12, 15, 22
14. CD-Titel-Aufwärts- oder Schnellvorlauf-,
Band-Schnellvorlauf-,
Tuner-Voreinstell-Aufwärts-Taste . . . . . . . . . . . 11, 12, 15, 22
20 21 22
23
15. Timer-Wiedergabeanzeige
16. Bandaufnahmeanzeige
17. Sleep-Anzeige
24
18. CD-Zufallswiedergabe-Anzeige
19. Speicheranzeige
20. RDS-Anzeige
21. Verkehrsfunk-Anzeige
28 22. Verkehrsdurchsage-Anzeige
23. UKW-Stereo-Betriebsartenanzeige
29
24. UKW-Stereo-Empfangsanzeige
30
25. CD-Wiedergabeanzeige
26. Anzeige für wiederholte Wiedergabe der CD
31
27. Netzanschlußbuchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
28. UKW-Antennenbuchse (75 Ohm) . . . . . . . . . . . . . . . . . . . 5, 6
29. MW-Rahmenantennenbuchse . . . . . . . . . . . . . . . . . . . . . . 5, 6
30. Video/Reserve(Audiosignal)-Eingangsbuchsen . . . . . . . . 27
31. Lautsprecheranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
02/10/1
Bezugsseite
