4.4.16 Diagnostische Hilfsmittel

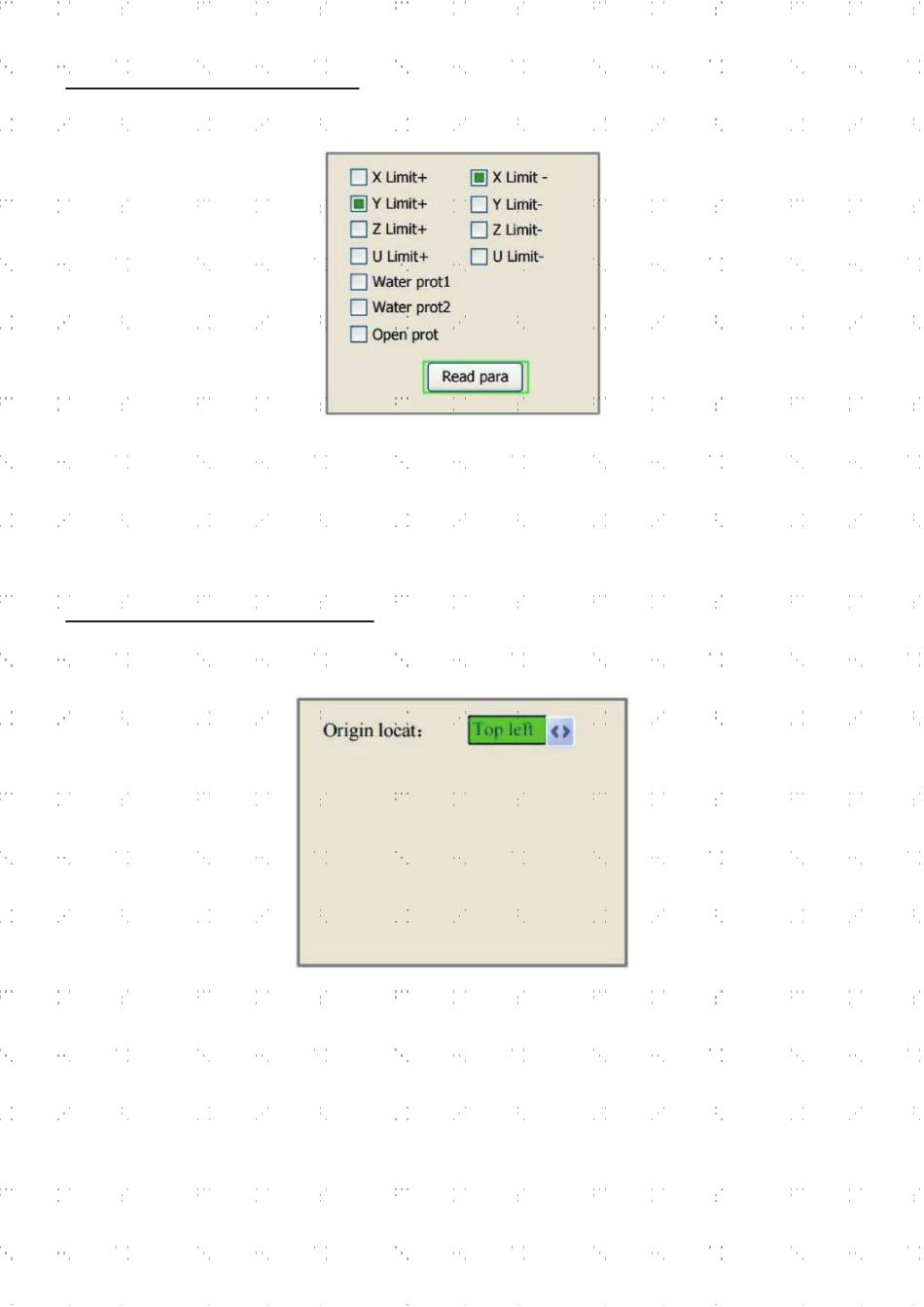

Ist Diagnoses ausgewählt, drücken Sie ENTER und es erscheint auf der Anzeige:
Das Menü zeigt Eingangs- und Ausgangsinformation der Systemhardware an. Drücken Sie Read Para., um auf
Hardwareinformation zuzugreifen. Wenn das Hardware-Signal ausgelöst wird, wird die kleine Raute links neben
der entsprechenden Option grün angezeigt. Andernfalls ist sie grau. Drücken Sie ESC, um zum vorigen Menü
zurückzukehren.
4.4.17 Einstellen der Bildreferenz
Ist Screen Origin ausgewählt, drücken Sie ENTER und es erscheint auf der Anzeige:
In diesem Menü wird die relative Nullposition eingestellt. Bei unterschiedlichen Nullpositionen können
unterschiedliche Spiegelbilder der Grafik über die X-/Y-Achse erzeugt werden. Die Bedienung ist dieselbe wie oben
beschrieben.
