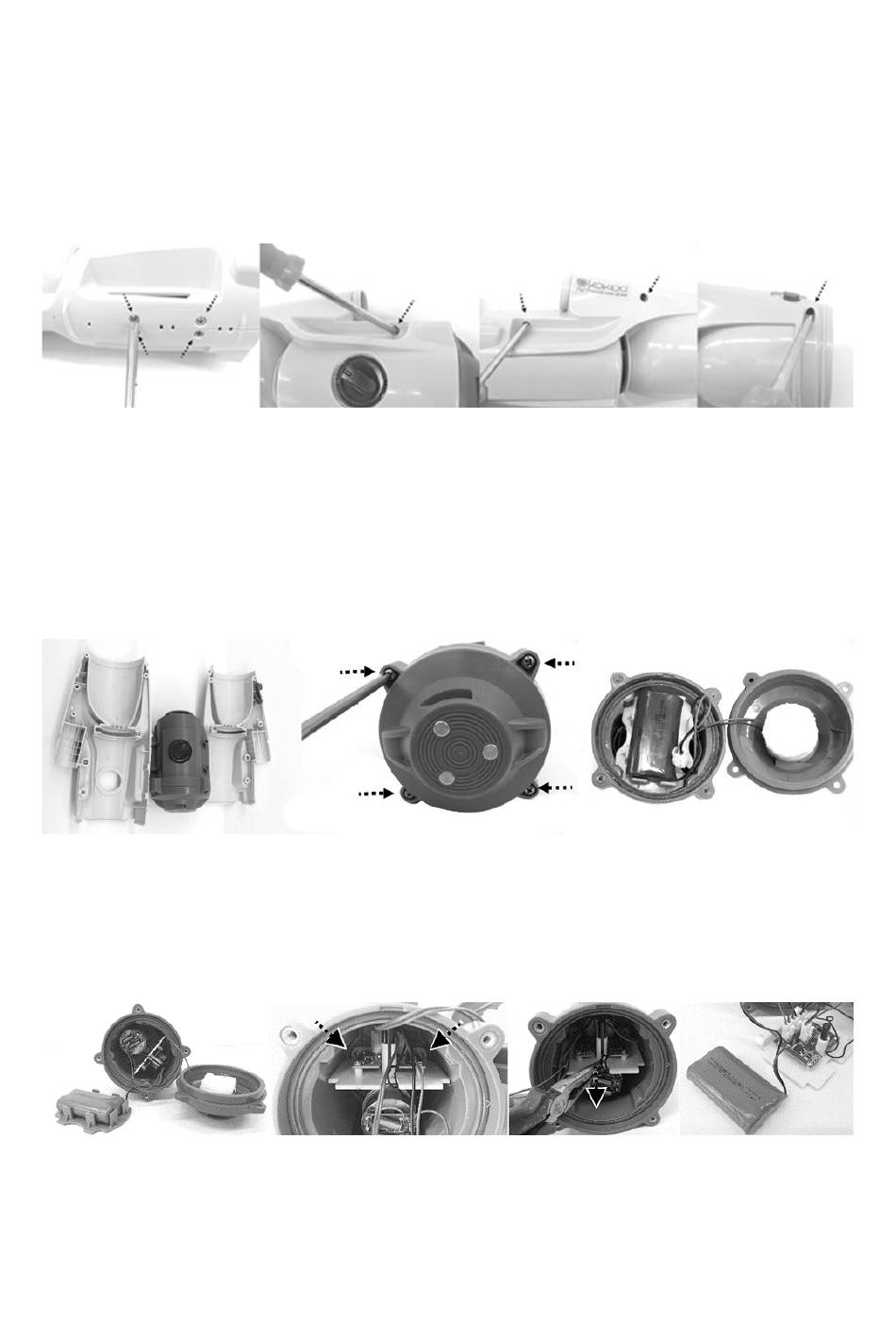

1. Drücken Sie auf den Verriegelungsknopf und lösen Sie den
durchsichtigen Behälter vom Gehäuse. Lösen Sie mit einem kleinen
Schraubendreher den Ring vom Gehäuse.
2. Verwenden Sie einen Kreuzschlitzschraubendreher, um alle
Schrauben am Hauptgehäuse zu lösen.
3. Trennen Sie die Gehäusehälften, um die Haupteinheit freizulegen.
Lösen Sie mit einem Kreuzschlitzschraubendreher alle Schrauben an
der Endabdeckung und entfernen Sie die Endabdeckung, um Zugang
zum Batteriepack zu erhalten.
4. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schraube
an der Ecke der geraden Trägerplatte zu lösen. Ziehen Sie die Platte mit
einer Klemme heraus, um die Leiterplatte und ihre Kabelstecker
freizulegen.
5. Lokalisieren Sie den mittleren Stecker wie gezeigt - drücken Sie den
Clip
und ziehen Sie ihn heraus. HINWEIS: Umwickeln Sie den
Steckverbinder sofort mit Isolierband, um einen Kurzschluss durch den
Kontakt der beiden Drahtanschlüsse zu vermeiden.
