11

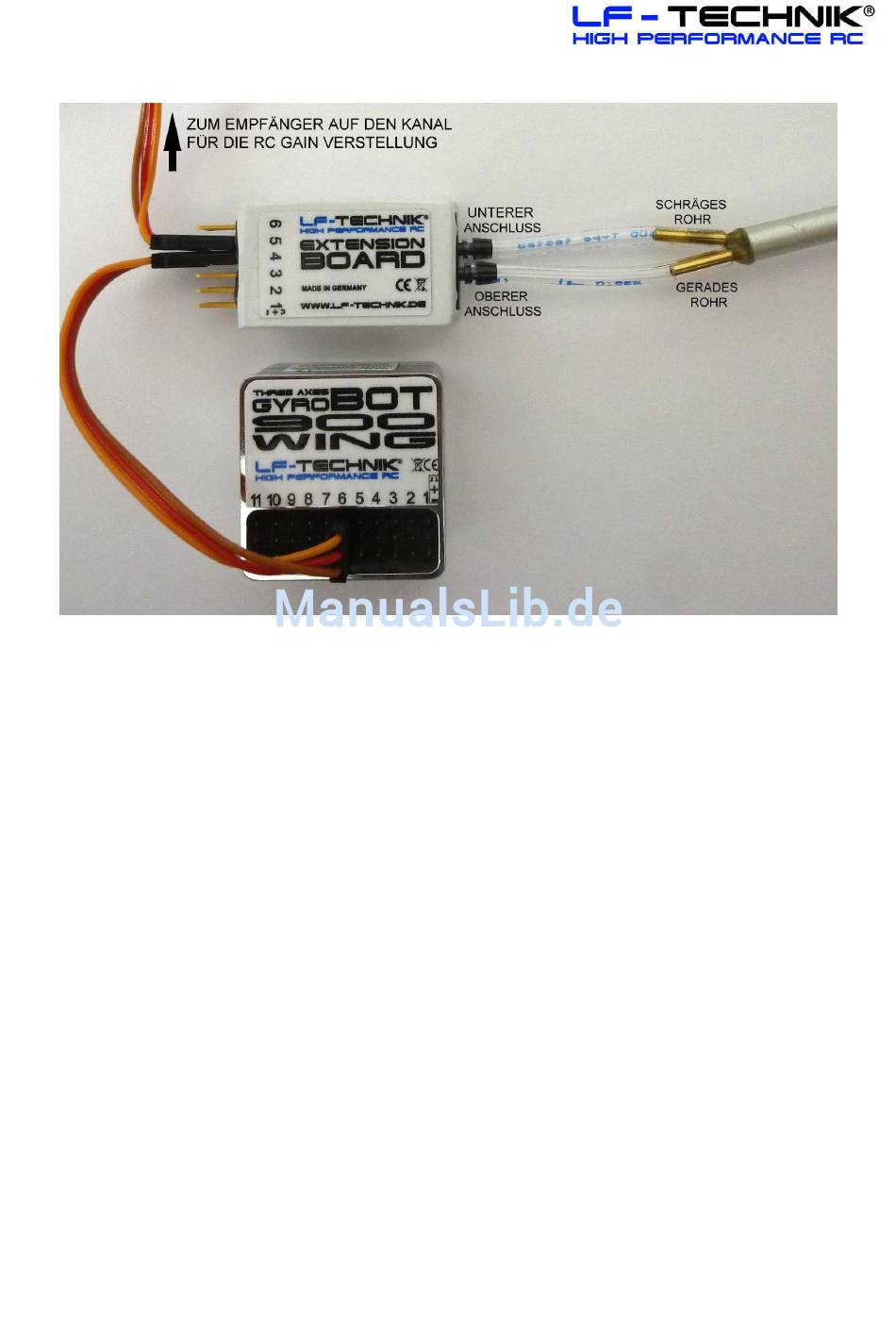

Anschlußschema:
Der richtige Platz für das Extensionboard:
Idealerweise sollten Sie das Extensionboard mit doppelseitigem Klebeband (oder mit einem
der beiliegenden Klebepads) im Rumpf direkt neben der Zentraleinheit des GyroBot 900
Wing montieren. Die Lage des Boards im Modell ist egal, da es keine Lagesensoren enthält,
diese sind alle in der GyroBot Zentraleinheit (es muß also nicht parallel zu den Hauptachsen
montiert werden, wie die Zentraleinheit).
Sie müssen dann nur die beiden 3mm Festo Schläuche, die zum Staudruckrohr in der
Tragfläche führen, bei der Demontage des Modells trennen. Dazu verwenden Sie bitte die
beiden beiliegenden 3mm Festo-Steckverbinder. Schneiden Sie die Schläuche an geeigneter
Stelle mit einem scharfen Cuttermesser durch und verbinden Sie sie wieder mit den
Steckverbindern. Stecken Sie die Steckverbinder fest auf jeweils beide Enden des
Schlauches. Zum Trennen schieben Sie bitte auf jeweils nur einer Seite das blaue Plättchen
des Verbinders zurück und ziehen dann gleichzeitig den Schlauch heraus.
ACHTUNG: Markieren Sie unbedingt beide Seiten mindestens eines Schlauches mit
gleichfarbigem Schrumpfschlauch oder Klebeband, so daß eine „Verpolung" der
beiden Schläuche bei der nächsten Montage der Tragfläche ausgeschlossen ist.
Achten Sie bei der Montage IMMER auf die richtige „Polung", sonst funktioniert die
Regelung im Flug nicht.
