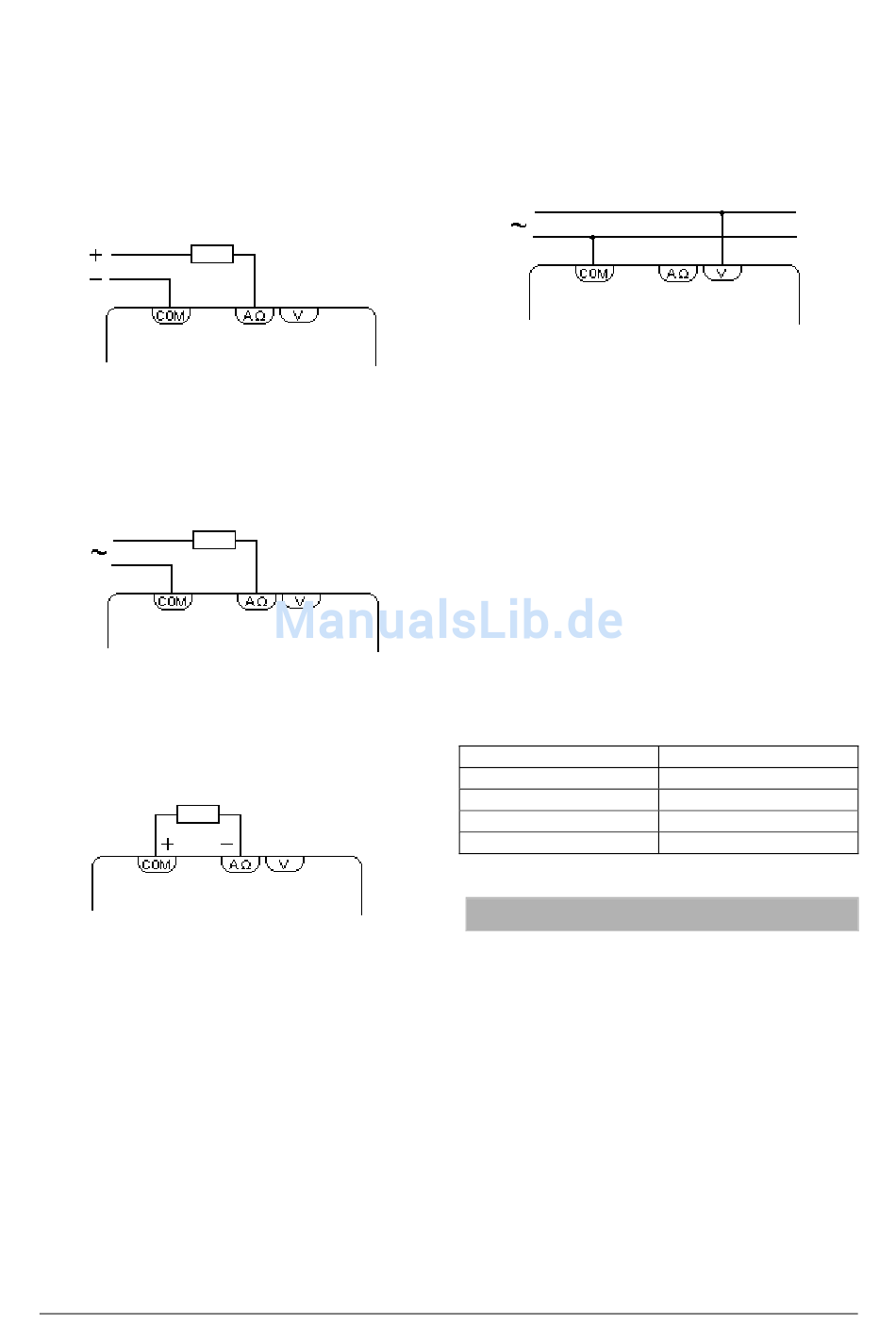

4.4 Strommessung
•
Bei allen Strommessungen das Multimeter
in Reihe mit dem Verbraucher in die Leitung
schalten, die das geringste Potential gegen
Erde hat.
•
Messungen im Bereich 3 A dürfen nicht
länger als 1 min durchgeführt werden.
4.4.1 Gleichstrom bis 1 A
•
Mittels Drehschalter (1) den entsprechenden
Messbereich „1 A,...,50 µA DC" auswählen.
•
Multimeter anschließen und Wert auf Skala
V, A, DC ablesen.
4.4.2 Wechselstrom bis 3 A
•
Mittels Drehschalter (1) den entsprechenden
Messbereich „3 A,...,3 mA AC" auswählen.
•
Multimeter anschließen und Wert auf Skala
V, A, AC ablesen.
4.5 Widerstandsmessung
•
Mittels Drehschalter (1) den entsprechenden
Messbereich „x 100 Ω,..., x 1 Ω" auswählen.
•
Multimeter anschließen und Wert auf Skala
Ω ablesen.
•
Bei Messungen an Halbleitern folgende
Anschlüsse verwenden: Pluspol an „COM"
und Minuspol an „A, Ω".
•
Die Widerstandsmessung wird mit der
Gleichspannung aus der eingesetzten Batte-
rie durchgeführt. Da die Batterie bei der
Messung im Bereich „x 1 Ω" sehr belastet
wird, sollte die Messung nur von kurzer
Dauer sein.
•
Nur spannungsfreie Elemente messen, da
Fremdspannungen die Messwerte verfäl-
schen.
•
Bei längeren Widerstandsmessungen und
nach Umschalten in andere Messbereiche
Endausschlag 0 Ω überprüfen und gegebe-
nenfalls nachstellen.
4.6 Abschwächungs- und Verstärkungsmes-
sung
•
Die Verstärkung bzw. Abschwächung eines
Signals wird in der Nachrichtentechnik als
Logarithmus des Verhältnisses von gemes-
sener Spannung zu einer definierten Be-
zugsspannung in Dezibel angegeben. Posi-
tive Werte entsprechen einer Verstärkung
und negative einer Abschwächung. Die Be-
zugsspannung
0,775 V (= 1 mW an 600 Ω). Bei dieser
Spannung liegt eine Verstärkung von 0 dB
vor.
•
Mittels Drehschalter (1) den entsprechenden
Messbereich „ 600,..., 10 V AC" auswählen.
•
Multimeter anschließen und Wert auf Skala
dB ablesen.
•
Da die Skala nur für den Messbereich 10 V
gültig ist, muss in den anderen Messberei-
chen eine Konstante zum abgelesenen Wert
addiert werden:
Messbereich
30 V
100 V
300 V
600 V
5.1 Aufbewahrung, Reinigung
•
Gerät an einem sauberen, trockenen und
staubfreien Platz aufbewahren.
•
Das Multimeter nur mit einem Pinsel oder
weichem Tuch reinigen. Bei Auftreten von
statischer Aufladung des Sichtfensters kann
diese mit einem feuchtem Tuch oder Antis-
tatikmittel beseitigt werden.
5.2 Batterie
•
Batterie von Zeit zu Zeit überprüfen. Ist sie
entladen oder beginnt sich zu zersetzen,
muss sie aus dem Gerät entfernt werden.
Batteriewechsel erfolgt gemäß Punkt 4.1.
•
Bei längerem Nichtgebrauch des Multime-
ters sollte die Batterie entnommen werden.
4
des
Multimeters
Konstante
10 db
20 db
30 db
36 db
5. Wartung
beträgt
