0. INFORMAZIONI PRELIMINARI

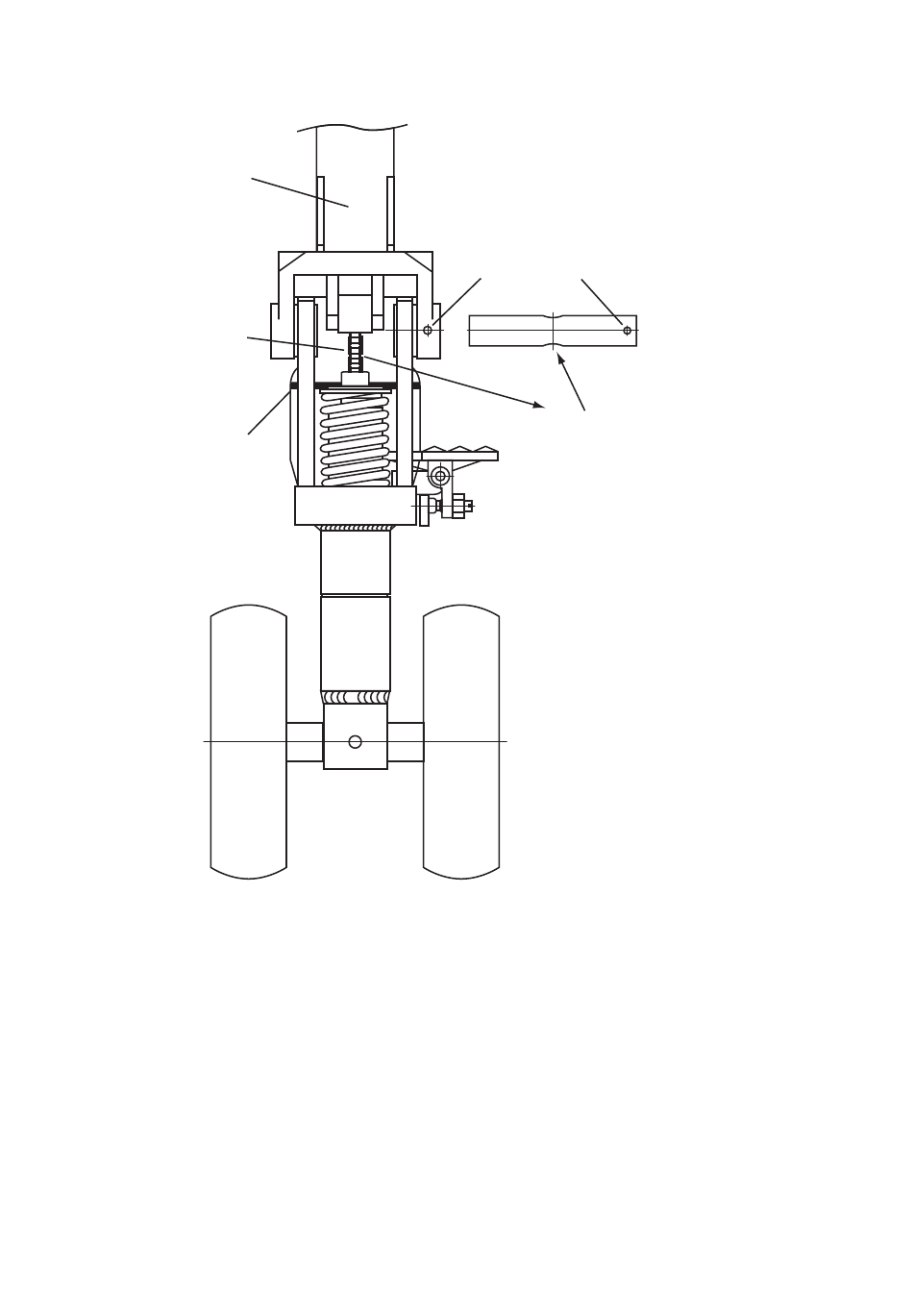

MONTAGGIO DEL GRUPPO TIMONE
Con l'albero e la catena installati,
Con el eje y la cadena instalados,
può essere utilizzato dopo
puede ser utilizado después de
premendo la barra verso il basso
presionar la barra hacia abajo y
e tirando lo stantuffo
tirando del émbolo de empuje
LEVA DI REGOLAZIONE
La leva di regolazione ha tre posizioni (alta, media e bassa)
ascendente
media
discendente
Quando il transpallet non viene utilizzato, il timone deve essere posizionato al centro. La posizione della leva di regolazione è stata
impostata in fabbrica; se è necessario modificarla, attenersi alla seguente procedura:
1. Se la leva viene spinta verso il basso nella posizione centrale, le forche vengono sollevate, ruotare la vite di sblocco in senso orario,
le forche non verranno sollevate quando la leva viene spinta verso il basso.
2. Se la leva viene spinta verso il basso nella posizione centrale, le forche si abbassano, ruotare la vite di sblocco in senso antiorario
finché le forche non si abbassano quando si spinge la leva verso il basso.
3. Se con la leva di regolazione in posizione abbassata le forche non si abbassano, ruotare la vite di scarico in senso orario finché le
forche non si abbassano quando si preme la leva.
4. Se con la leva di regolazione in alto le forche non si sollevano, ruotare la vite di scarico in senso antiorario finché le forche non si
sollevano con la leva in questa posizione.
64
Sbarra
barra
Catena
cadena
--
--
--
Dopo aver forato l'albero,
Después de perforar el eje, golpear
inserire un perno da 05 mm
05mm el alfiler por el agujero del alfiler
attraverso il foro del perno
Dopo aver forato l'albero, la catena
Después de perforar el eje, la cadena
passare attraverso questo buco
pasa a través de este agujero
