Ultimus V Präzisionsdosiergerät
Anhang A — Pinbelegung I/O-Anschlüsse
(Fortsetzung)
Pin 4: EOCF–
Rückmeldung Dosierende (End of Cycle Feedback): Dieses Signal ist der Ausgang eines Halbleiterschalters.
Nach Beendigung eines Dosierzyklus schließt ein Halbleiterschalter und bleibt bis zum nächsten Dosierzyklus
geschlossen. Der Stromkreis der Rückmeldung des Dosierendes kann zur Rückmeldung an einen Host-Computer,
zum anschließenden Starten eines anderen Geräts oder zur Initiierung anderer Abläufe, die zur Vervollständigung
der Dosierung eingebunden werden müssen, verwendet werden.
Der Stromkreis ist für den Betrieb zwischen 5 und 24VDC mit einer maximalen Stromstärke von 100mA ausgelegt.
HINWEIS: Es sollte ein Widerstand zwischen die externe Stromquelle und den EOCF+-Pin geschaltet werden, um
den Strom zwischen dem EOCF-Stromkreis auf unter 100mA zu beschränken.
Pin 5: PS+
24VDC Spannungsversorgung (Power Supply) +: Dieser Pin versorgt eine externe Last mit 24VDC, 100mA.
Pin 6: CC Init
Initialisierung mit Kurzschluss (Contact Closure Initialization): Dieser Pin erkennt einen Relais- oder
Schalterkurzschluss. Sobald der Schluss anliegt, initiiert die Dosierstation je nach Betriebsmodus einen
Dosierzyklus. Ein interner 1,2K-Widerstand begrenzt den Strom für das Signal zur Initialisierung des Kurzschlusses
auf 20mA oder weniger. Der Kurzschluss kann kurzfristig sein oder dauerhaft erhalten werden. Durch Öffnen und
erneutes Schließen des Kontakts kann ein neuer Zyklus gestartet werden.
36
www.nordsonefd.com/de info.de@nordsonefd.com

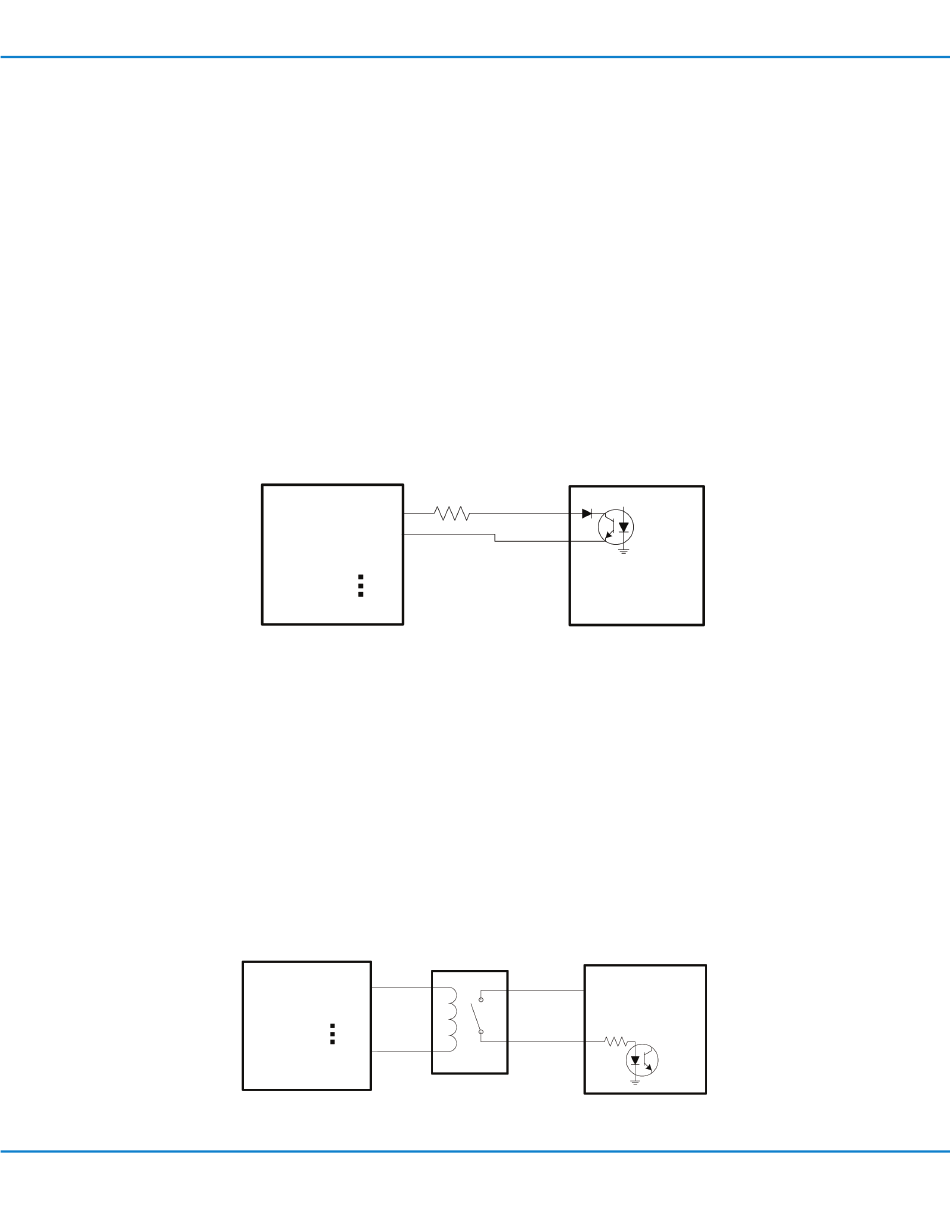

PC / PLC
Vdd Out
Digitaler Eingang 0
Digitaler Eingang 1
Digitaler Eingang 2
Common
End of Cycle Feedback (Rückmeldung Dosierende)
PC / PLC
Digitaler Eingang 0
Digitaler Eingang 1
Digitaler Eingang 2
Common
Dosierzyklus-Steuerung über Initiieren des
Kurzschlusses über ein externes Relais
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Ultimus V DIO
2.2K
Pin 3: EOCF+
Pin 4: EOCF-
Ultimus V DIO
Externes Relais
Pin 5: PS+
1.2K
Pin 6: CC Init
