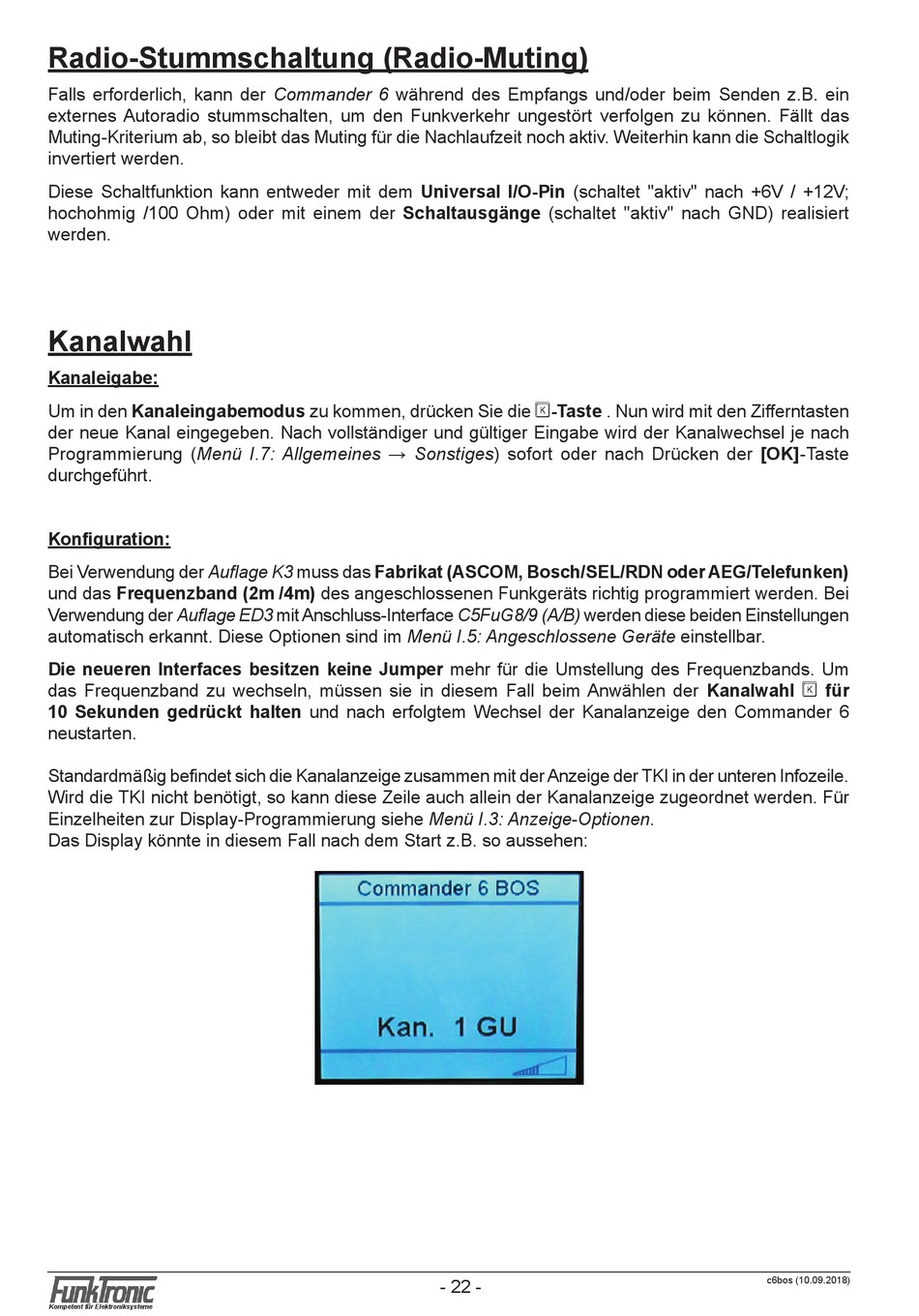

Radio-Stummschaltung (Radio-Muting)
Falls erforderlich, kann der Commander 6 während des Empfangs und/oder beim Senden z.B. ein
externes Autoradio stummschalten, um den Funkverkehr ungestört verfolgen zu können. Fällt das
Muting-Kriterium ab, so bleibt das Muting für die Nachlaufzeit noch aktiv. Weiterhin kann die Schaltlogik
invertiert werden.
Diese Schaltfunktion kann entweder mit dem Universal I/O-Pin (schaltet "aktiv" nach +6V / +12V;
hochohmig /100 Ohm) oder mit einem der Schaltausgänge (schaltet "aktiv" nach GND) realisiert
werden.
Kanalwahl
Kanaleigabe:
Um in den Kanaleingabemodus zu kommen, drücken Sie die k-Taste . Nun wird mit den Zifferntasten
der neue Kanal eingegeben. Nach vollständiger und gültiger Eingabe wird der Kanalwechsel je nach
Programmierung (Menü I.7: Allgemeines → Sonstiges) sofort oder nach Drücken der [OK]-Taste
durchgeführt.
Konfiguration:
Bei Verwendung der Auflage K3 muss das Fabrikat (ASCOM, Bosch/SEL/RDN oder AEG/Telefunken)
und das Frequenzband (2m /4m) des angeschlossenen Funkgeräts richtig programmiert werden. Bei
Verwendung der Auflage ED3 mit Anschluss-Interface C5FuG8/9 (A/B) werden diese beiden Einstellungen
automatisch erkannt. Diese Optionen sind im Menü I.5: Angeschlossene Geräte einstellbar.
Die neueren Interfaces besitzen keine Jumper mehr für die Umstellung des Frequenzbands. Um
das Frequenzband zu wechseln, müssen sie in diesem Fall beim Anwählen der Kanalwahl K für
10 Sekunden gedrückt halten und nach erfolgtem Wechsel der Kanalanzeige den Commander 6
neustarten.
Standardmäßig befindet sich die Kanalanzeige zusammen mit der Anzeige der TKI in der unteren Infozeile.
Wird die TKI nicht benötigt, so kann diese Zeile auch allein der Kanalanzeige zugeordnet werden. Für
Einzelheiten zur Display-Programmierung siehe Menü I.3: Anzeige-Optionen.
Das Display könnte in diesem Fall nach dem Start z.B. so aussehen:
c6bos (10.09.2018)
- 22 -
