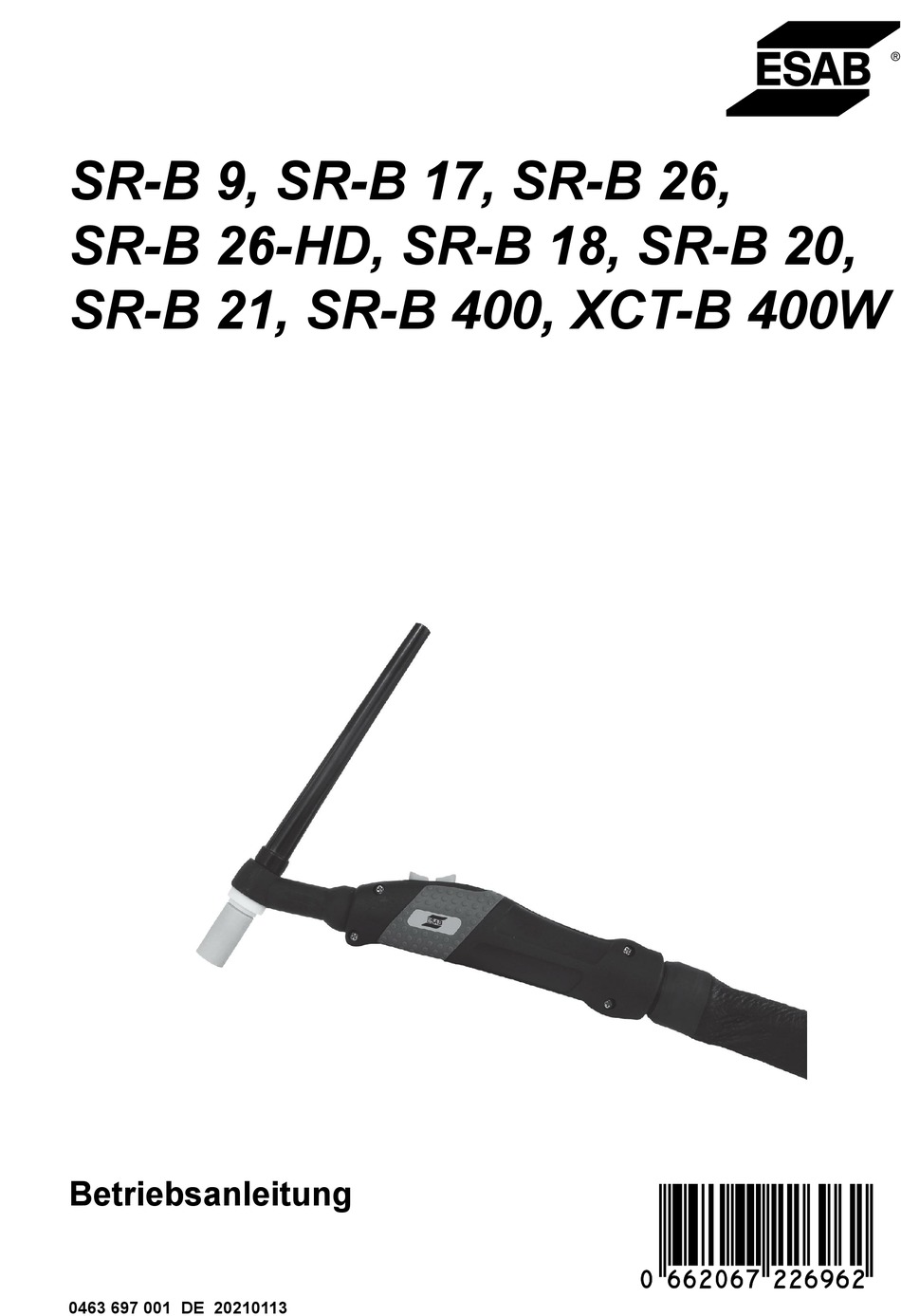

- Seite 1 SR-B 9, SR-B 17, SR-B 26, SR-B 26-HD, SR-B 18, SR-B 20, SR-B 21, SR-B 400, XCT-B 400W Betriebsanleitung 0GGCAGH*ccgjgc+ 0463 697 001 DE 20210113...
-
Seite 3: Inhaltsverzeichnis
Allgemeines .................... Anschlüsse ..................... Elektrodenauswahl ................. Schleifen ....................Biegung des flexiblen Brenners ............Ventilbrenner ..................WARTUNG ....................Täglich ..................... FEHLERBEHEBUNG .................. ERSATZTEILBESTELLUNG ............... BESTELLNUMMERN ..................16 VERSCHLEISSTEILE ..................18 Änderungen ohne vorherige Ankündigung vorbehalten. 0463 697 001 © ESAB AB 2021... -
Seite 4: Sicherheit
Sie alle Kennzeichnungen, die Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. - Seite 5 Wenden Sie Ihr Gesicht vom Schweißrauch ab. • Verwenden Sie eine Belüftungseinrichtung, eine Absaugeinrichtung am Lichtbogen oder beides, um Dämpfe und Gase aus Ihrem Atembereich und dem allgemeinen Bereich zu entfernen. 0463 697 001 - 5 - © ESAB AB 2021...
- Seite 6 FEHLFUNKTION – Fordern Sie bei einer Fehlfunktion qualifizierte Hilfe an. SCHÜTZEN SIE SICH UND ANDERE! VORSICHT! Dieses Produkt ist ausschließlich für das Lichtbogenschweißen vorgesehen. WARNUNG! Verwenden Sie die Stromquelle nicht zum Auftauen gefrorener Leitungen. 0463 697 001 - 6 - © ESAB AB 2021...
- Seite 7 Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0463 697 001 - 7 -...
-
Seite 8: Einführung
○ Ø 2,4 mm (0,094 Zoll) SR-B 17 ○ Ø 2,4 mm (0,094 Zoll) SR-B 26 ○ Ø 2,4 mm (0,094 Zoll) SR-B 26-HD ○ Ø 2,4 mm (0,094 Zoll) SR-B 20 ○ Ø 2,4 mm (0,094 Zoll) SR-B 21 ○ Ø 2,4 mm (0,094 Zoll) SR-B 400 ○ Ø 2,4 mm (0,094 Zoll) XCT-B 400W • Betriebsanleitung 0463 697 001 - 8 - © ESAB AB 2021... -
Seite 9: Technische Daten
160/100 240/100 315/100 DC [A] / % 230/60 320/100 220/100 340/100 450/100 1,0-4,8 1,6-4,0 0,5-4,0 mm 0,5-3,2 (0,039–0, (0,063–0, (0,02–0,157 Zoll) (0,02–0,126 Zoll) 189 Zoll) 157 Zoll) Ar/He 4 und 8 m (13 und 26 Fuß) – 0463 697 001 - 9 - © ESAB AB 2021... - Seite 10 Kühlsystem. Bei einer hohen Wärmebelastung des Schweißbrenners muss ein Kühler mit einer ausreichenden Kapazität verwendet werden. Verwenden Sie nur spezielle Kühlmittel mit Korrosionsschutzmittel für Schweißbrenner. Wir empfehlen die Verwendung von ESAB CoolingFluid. Relative Einschaltdauer (ED) Als Einschaltdauer gilt der prozentuale Anteil eines 10-min-Zeitraums, in dem ohne Überlastung eine bestimmte Last geschweißt oder geschnitten werden kann.
-
Seite 11: Betrieb
Edelstahl, Stahl, Kupfer, Titan usw. Auswahltabelle A/AC A/DC CeO2 La2O3 CeO2 La2O3 1,0 mm 6,4/8,0 mm 10-60 15-100 70-80 20-100 (0,039 Zoll) (0,252/0,315 Zoll) 1,6 mm 6,4/8,0/9,8 mm 50-100 60-90 70-160 80-140 80-160 (0,063 Zoll) (0,252/0,315/0,386 Zoll 0463 697 001 - 11 - © ESAB AB 2021... -
Seite 12: Schleifen
Biegen mit dem Daumen zu unterstützen. Dadurch werden bei starker Biegung Schäden vermieden. Ventilbrenner VORSICHT! Verwenden Sie WIG-Brenner mit integriertem Ventil im Brennerhals nicht bei Schweißsystemen mit Zünd- und Stabilisierungsvorrichtung. 0463 697 001 - 12 - © ESAB AB 2021... -
Seite 13: Wartung
Stellen Sie sicher, dass das Schutzgas gleichmäßig und ungehindert strömt. • Vergewissern Sie sich, dass die Elektrode unbeschädigt ist und auf den korrekten Winkel geschliffen wurde. • Prüfen Sie den Wasserdurchfluss an der Rücklaufleitung der Einheit. 0463 697 001 - 13 - © ESAB AB 2021... -
Seite 14: Fehlerbehebung
Schutzgas. Schutzabdeckung ab. • Am Schweißort ist es zu • Nehmen Sie eine Reinigung zugig. oder einen Austausch vor. • Schweißspray hat sich auf der Gaslinse oder Gashaube festgesetzt. 0463 697 001 - 14 - © ESAB AB 2021... -
Seite 15: Ersatzteilbestellung
Produkt weiterhin den Vorgaben der o.g. Standards entspricht. Ersatz- und Verschleißteile können über Ihren nächstgelegenen ESAB-Händler bestellt werden, siehe esab.com. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. Dadurch wird der Versand einfacher und sicherer gestaltet. -
Seite 16: Bestellnummern
0700025518 SR-B 26 0700025519 SR-B 26 0700025520 SR-B 26 0700025521 SR-B 26 0700025522 SR-B 26V 0700025523 SR-B 26V 0700025524 SR-B 26FX 0700025525 SR-B 26FX 0700025526 SR-B 26-HD 0700025527 SR-B 26-HD 0700025528 SR-B 26-HD 0700025529 SR-B 26-HD 0700025530 SR-B 26V-HD 0700025531 SR-B 26V-HD 0700025532 SR-B 26FX- 0463 697 001 - 16 - © ESAB AB 2021... - Seite 17 XCT-B 400W 0463698001 Ersatzteilverzeichnis Ersatz- und Verschleißteile können über Ihren nächstgelegenen ESAB-Händler bestellt werden, siehe esab.com. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. Dadurch wird der Versand einfacher und sicherer gestaltet. VORSICHT! Reparaturen und elektrische Arbeiten sind von einem autorisierten ESAB-Servicetechniker auszuführen.
-
Seite 18: Verschleissteile
WL15 AC/DC 0151 574 235 0151 574 055 Lanthanum 1.5% Ø 4.8 Gold WL15 AC/DC SR-B 9, SR-B 20, SR-B 21 Nozzles, collets, collet bodies and gas lenses: Bold = standard delivery Item Size Description Ordering no. Long Back cap 0365 310 051... - Seite 19 VERSCHLEISSTEILE Ø 1.0 Collet body standard 0365 310 037 Ø 1.6 Std. for SR-B 9 0365 310 038 Ø 2.4 Std. for SR-B 20/21 0365 310 039 Ø 3.2 0365 310 090 Ø 1.0 Collet body with gas lens 0157 121 016 Ø...
