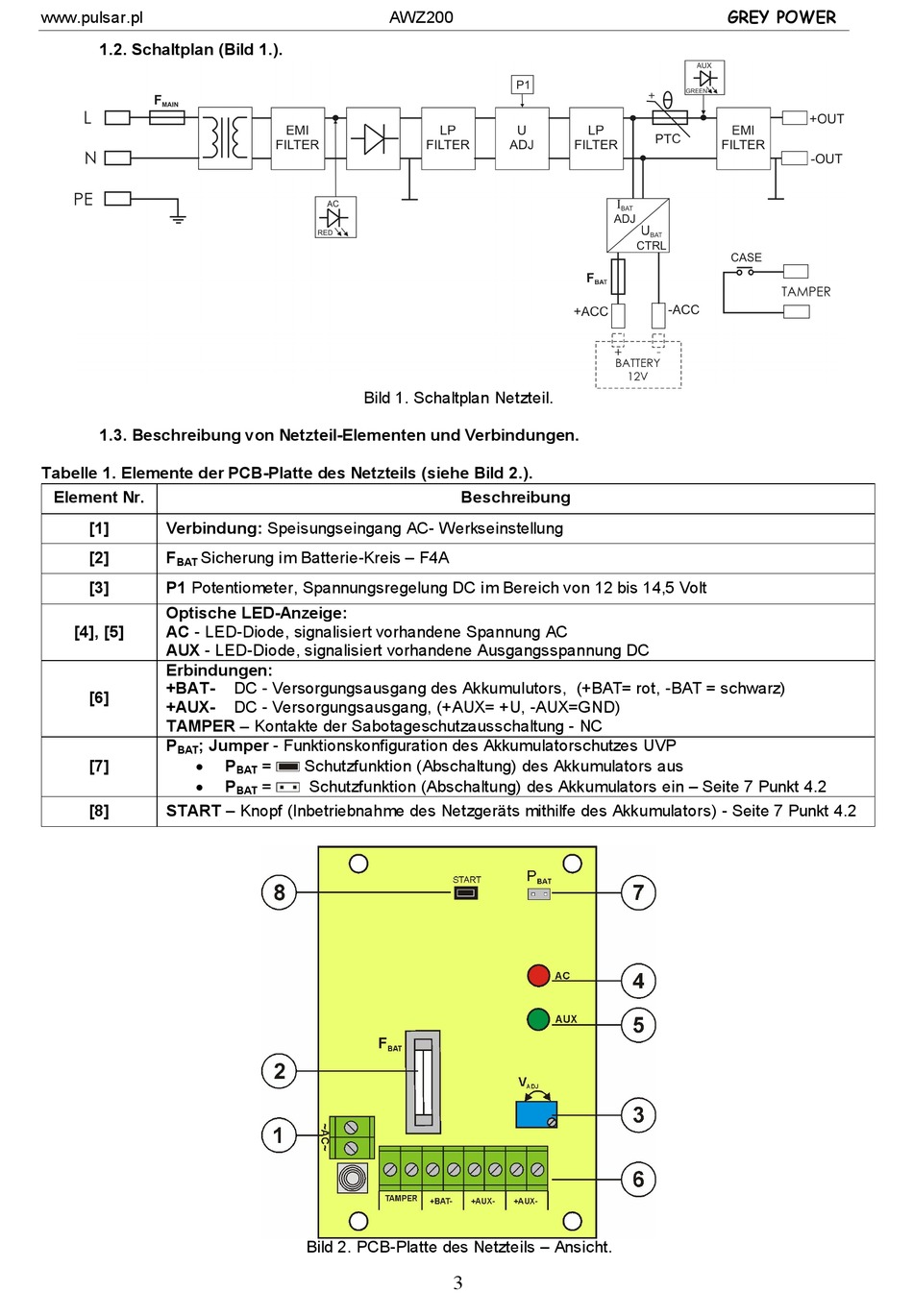

1.2. Schaltplan (Bild 1.).

1.3. Beschreibung von Netzteil-Elementen und Verbindungen.

Tabelle 1. Elemente der PCB-Platte des Netzteils (siehe Bild 2.).
Element Nr.
[1] Verbindung: Speisungseingang AC- Werkseinstellung
[2] F Sicherung im Batterie-Kreis – F4A
BAT
[3] P1 Potentiometer, Spannungsregelung DC im Bereich von 12 bis 14,5 Volt
Optische LED-Anzeige:
[4], [5] AC - LED-Diode, signalisiert vorhandene Spannung AC
AUX - LED-Diode, signalisiert vorhandene Ausgangsspannung DC
Erbindungen:
+BAT-
[6]
+AUX-
TAMPER – Kontakte der Sabotageschutzausschaltung - NC
P ; Jumper - Funktionskonfiguration des Akkumulatorschutzes UVP
BAT
[7] 

[8] START – Knopf (Inbetriebnahme des Netzgeräts mithilfe des Akkumulators) - Seite 7 Punkt 4.2
AWZ200
Bild 1. Schaltplan Netzteil.
DC - Versorgungsausgang des Akkumulutors, (+BAT= rot, -BAT = schwarz)
DC - Versorgungsausgang, (+AUX= +U, -AUX=GND)
P = Schutzfunktion (Abschaltung) des Akkumulators aus
BAT
P = Schutzfunktion (Abschaltung) des Akkumulators ein – Seite 7 Punkt 4.2
BAT
Bild 2. PCB-Platte des Netzteils – Ansicht.
Beschreibung
3
