3. Anschlüsse

3.5 S-Video-Eingang

Eingangsdaten
R/PR
G/Y
DVI
POWER WIRELESS
RECEIVER
10 BASE-T

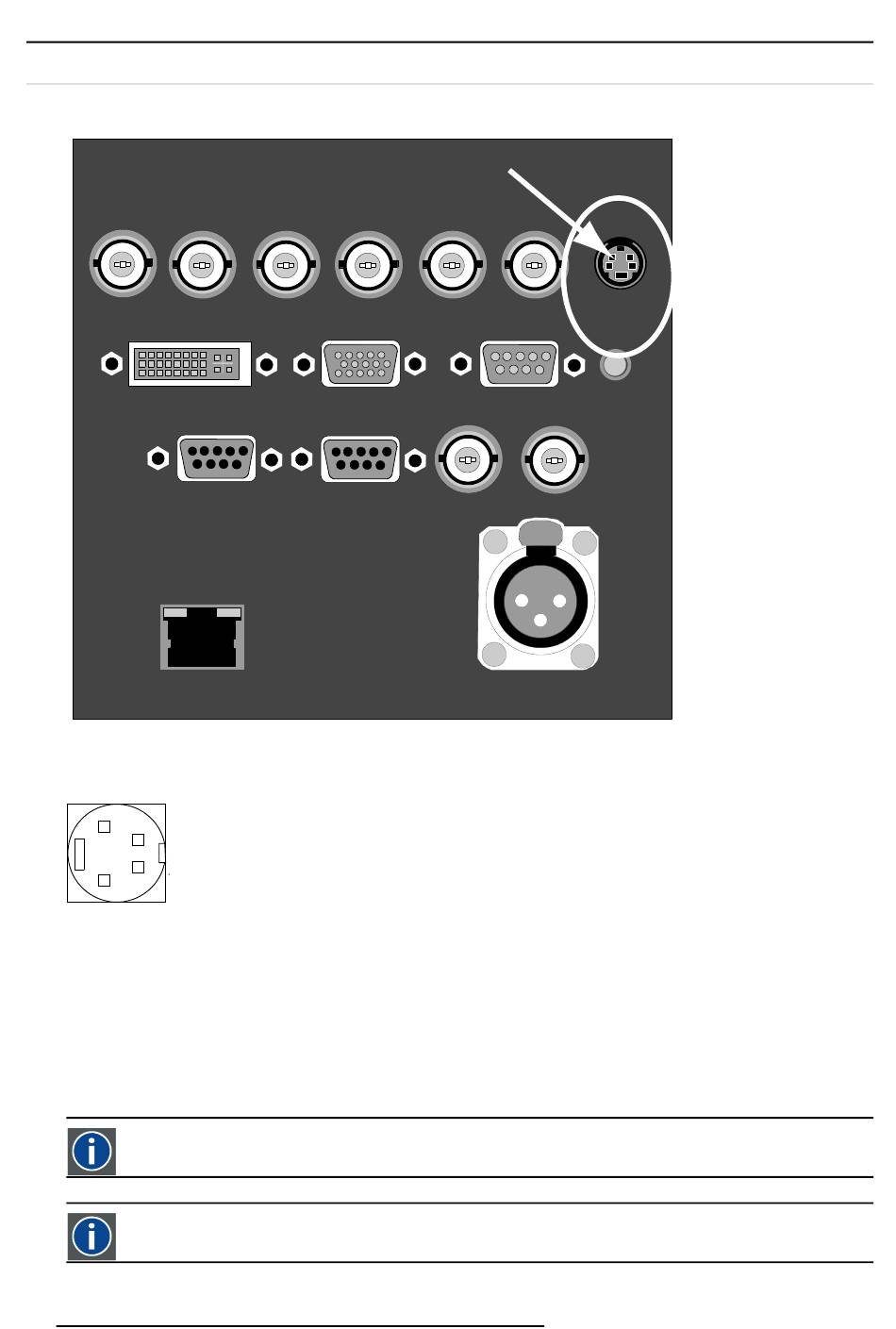

Abbildung 3-5
S-Video
Pin-Konfiguration vierpoliger Anschluss
2
4
3
1
Abbildung 3-6
Für S-Video
Pin 1 : Erdung Luminanz
Pin 2: Erdung Chrominanz
Pin 3: Luminanzsignal (Y) 1Vpp ±3dB
Pin 4: Chrominanzsignal (C) 300mVpp
Chrominanz
Die Farbkomponente eines Videosignals, die Informationen über Farbton und Sättigung enthält.
Luminanz
Die Komponente eines Videosignals, die Informationen über die Helligkeit enthält.
26
B/PB Hs/Cs
ANALOG RGB
RS 232/422 (HD)SDI
OUT
Vs VIDEO S-VIDEO
R.C.
RS 232/422 IN
(HD)SDI OUT
IN
PUSH
2 1
3
TWO WAY
HARDWIRED REMOTE
Für Video
Pin 1: Erdung Video Y
Pin 2: Erdung Video C
Pin 3: Video Y-Signal
Pin 4: Video C-Signal
R5976816D RLM R6+ PERFORMER 21/12/2005
