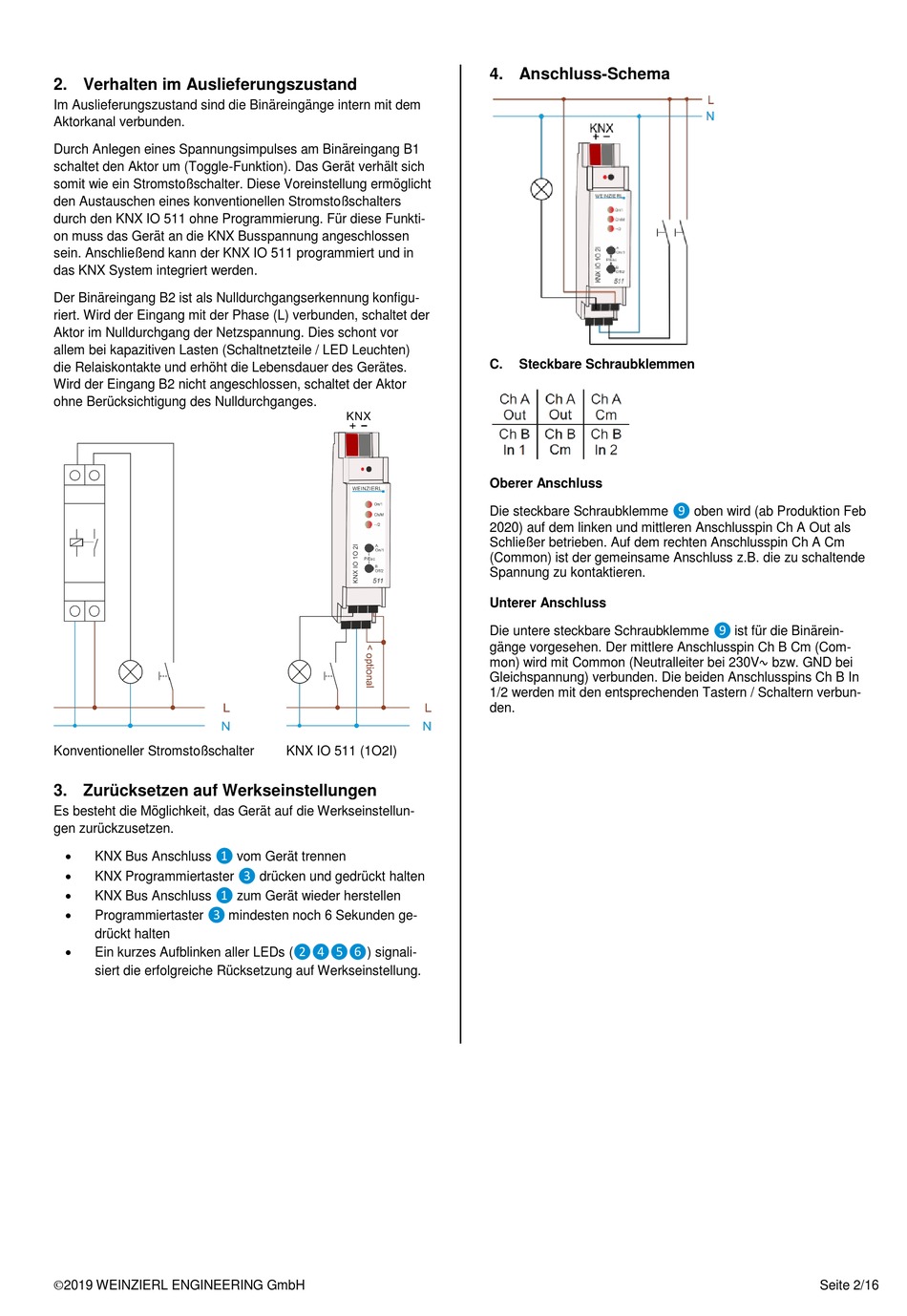

2. Verhalten im Auslieferungszustand
Im Auslieferungszustand sind die Binäreingänge intern mit dem
Aktorkanal verbunden.
Durch Anlegen eines Spannungsimpulses am Binäreingang B1
schaltet den Aktor um (Toggle-Funktion). Das Gerät verhält sich
somit wie ein Stromstoßschalter. Diese Voreinstellung ermöglicht
den Austauschen eines konventionellen Stromstoßschalters
durch den KNX IO 511 ohne Programmierung. Für diese Funkti-
on muss das Gerät an die KNX Busspannung angeschlossen
sein. Anschließend kann der KNX IO 511 programmiert und in
das KNX System integriert werden.
Der Binäreingang B2 ist als Nulldurchgangserkennung konfigu-
riert. Wird der Eingang mit der Phase (L) verbunden, schaltet der
Aktor im Nulldurchgang der Netzspannung. Dies schont vor
allem bei kapazitiven Lasten (Schaltnetzteile / LED Leuchten)
die Relaiskontakte und erhöht die Lebensdauer des Gerätes.
Wird der Eingang B2 nicht angeschlossen, schaltet der Aktor
ohne Berücksichtigung des Nulldurchganges.
Konventioneller Stromstoßschalter
3. Zurücksetzen auf Werkseinstellungen
Es besteht die Möglichkeit, das Gerät auf die Werkseinstellun-
gen zurückzusetzen.
❶
KNX Bus Anschluss
KNX Programmiertaster
❶
KNX Bus Anschluss
❸
Programmiertaster
drückt halten
Ein kurzes Aufblinken aller LEDs (
siert die erfolgreiche Rücksetzung auf Werkseinstellung.
©2019 WEINZIERL ENGINEERING GmbH
KNX IO 511 (1O2I)
vom Gerät trennen
❸
drücken und gedrückt halten
zum Gerät wieder herstellen
mindesten noch 6 Sekunden ge-
❷❹❺❻
) signali-
4. Anschluss-Schema
C.
Steckbare Schraubklemmen
Oberer Anschluss
Die steckbare Schraubklemme
2020) auf dem linken und mittleren Anschlusspin Ch A Out als
Schließer betrieben. Auf dem rechten Anschlusspin Ch A Cm
(Common) ist der gemeinsame Anschluss z.B. die zu schaltende
Spannung zu kontaktieren.
Unterer Anschluss
Die untere steckbare Schraubklemme
gänge vorgesehen. Der mittlere Anschlusspin Ch B Cm (Com-
mon) wird mit Common (Neutralleiter bei 230V∿ bzw. GND bei
Gleichspannung) verbunden. Die beiden Anschlusspins Ch B In
1/2 werden mit den entsprechenden Tastern / Schaltern verbun-
den.
❾
oben wird (ab Produktion Feb
❾
ist für die Binärein-
Seite 2/16
